Descripción general del producto

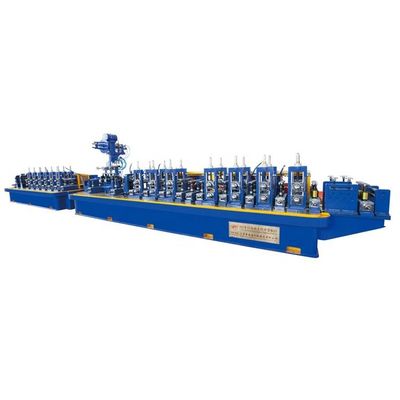

La máquina fresadora de tubos ERW para tubos de acero con soldadura de alta frecuencia es una solución de fabricación completa diseñada para producir tubos de acero soldados de alta calidad utilizados en construcción, infraestructura, muebles, componentes automotrices, transporte acuático y aplicaciones industriales.

Para muchos fabricantes de tuberías, el mayor desafío no es simplemente producir tuberías, sino producirlas de manera consistente, eficiente y de acuerdo con los estándares internacionales. La mala calidad de la soldadura, las dimensiones inestables, el tiempo de inactividad excesivo y los altos costos de producción pueden reducir significativamente la rentabilidad.

Este laminador de tubos ERW de alta frecuencia integra tecnología avanzada de perfilado, sistemas de soldadura HF, unidades de dimensionamiento automáticas y sistemas de control inteligentes para ofrecer una producción estable, alta precisión y confiabilidad operativa a largo plazo.

El resultado es una línea de producción capaz de fabricar tubos de acero redondos, cuadrados y rectangulares con excelente precisión dimensional y resistencia de soldadura manteniendo altas velocidades de producción.

Causa

¿Por qué muchas líneas de producción de tubos ERW tienen dificultades con la calidad?

Muchos fabricantes experimentan problemas de producción como:

Defectos de costura de soldadura

Una entrada de calor inadecuada o una presión de soldadura inestable pueden causar:

• soldaduras en frio
• Fusión incompleta
• Grietas internas
• Fuerza de costura débil

Estos defectos pueden provocar el rechazo del producto y quejas de los clientes.

Mala precisión dimensional

Un diseño inadecuado del pase de rodillo a menudo resulta en:

• tubos ovalados
• Desviaciones de tamaño
• Mala rectitud
• Espesor de pared desigual

Estos problemas se vuelven más graves cuando se producen tubos estructurales o tubos de acero de precisión.

Baja eficiencia de producción

Los molinos de tubos tradicionales suelen requerir:

• Largos tiempos de cambio de rollo
• Ajustes manuales frecuentes
• Alta implicación laboral

Esto reduce la capacidad de producción general.

Alto desperdicio de material

Los procesos de conformado inestables pueden aumentar las tasas de desperdicio y el consumo de material, lo que afecta directamente los costos de fabricación.

Conclusión:La mayoría de los problemas de producción de REG se originan en sistemas inestables de conformado, soldadura y dimensionamiento.

Solución

Solución de molino de tubos ERW para soldadura de alta frecuencia

Nuestra máquina fresadora de tubos ERW está diseñada para resolver estos desafíos de producción mediante un enfoque de fabricación integrado.

Tecnología avanzada de perfilado

La sección de formación transforma gradualmente las tiras de acero en formas tubulares a través de múltiples soportes de rodillos diseñados con precisión.

Los beneficios incluyen:

• Reducción del estrés interno.
• Mejor geometría de tubería
• Calidad de superficie mejorada
• Mayor estabilidad de formación

Sistema de soldadura de alta frecuencia

El equipo de soldadura HF genera calor concentrado en los bordes de la banda y los une bajo presión.

Las ventajas incluyen:

• Fuerte integridad de la soldadura
• Velocidad de soldadura rápida
• Zona afectada por el bajo calor
• Calidad de costura constante

Sección de dimensionamiento de precisión

La unidad de dimensionamiento controla las dimensiones finales y la rectitud de la tubería.

Ayuda a lograr:

• Tolerancia de diámetro ajustada
• Excelente redondez
• Mejor acabado superficial
• Calidad constante del producto

Control PLC inteligente

El sistema de control automatizado proporciona:

• Monitoreo en tiempo real
• Recopilación de datos de producción.
• Alarmas automáticas de fallo
• Reducción de la dependencia del operador

Costos de producción reducidos

El flujo de producción optimizado minimiza:

• Desperdicio de materiales
• Consumo de energía
• Falta del tiempo
• Requisitos de mantenimiento

Presupuesto

Solicitud

Industria de la construcción

Utilizado para la fabricación:

• tubos de acero estructural
• Tubos de andamio
• Componentes del marco de construcción

Fabricación de muebles

Adecuado para producir:

• tubos de silla
• Marcos de mesa
• Estructuras metálicas para muebles.

Transporte de agua y fluidos

Utilizado para:

• Tuberías de agua
• Sistemas de riego agrícola
• Transporte de fluidos industriales

Industria automotriz

Artículos:

• Tubos de escape
• Tubos del marco del asiento
• Componentes estructurales de vehículos.

Proyectos de infraestructura

Aplicado en:

• Puentes
• Aeropuertos
• Plantas industriales
• Sistemas de servicios públicos

Cómo funciona

El proceso de fabricación de tubos ERW consta de las siguientes etapas:

Paso 1: desenrollar

Las bobinas de acero se cargan en el desenrollador.

Paso 2: corte y soldadura

Los extremos de las bobinas están unidos para garantizar una producción continua.

Paso 3 – Almacenamiento del acumulador

El acumulador mantiene una alimentación de tiras ininterrumpida.

Paso 4: formación del tubo

La tira pasa a través de soportes formadores y gradualmente adquiere una forma tubular.

Paso 5: soldadura de alta frecuencia

La corriente HF calienta los bordes de la tira antes de que la presión de forjado cree una fuerte costura de soldadura.

Paso 6: enfriamiento y dimensionamiento

La tubería soldada se enfría y entra en la sección de dimensionamiento para el control dimensional final.

Paso 7: corte con sierra voladora

Una sierra voladora en frío o en caliente corta los tubos a la longitud requerida.

Paso 8: Mesa de agotamiento y embalaje

Las tuberías terminadas se recolectan, inspeccionan y preparan para su envío.

Cómo elegir

Cómo seleccionar la máquina fresadora de tubos ERW adecuada

Determine el rango de tamaño de su tubería

Seleccione el equipo de acuerdo con sus dimensiones de producción primaria.

Por ejemplo:

• Tubos para muebles: 12,7–76 mm
• Tubos estructurales: 60–165 mm
• Tuberías API: 114–219 mm

Evaluar la capacidad de producción

Calcule los requisitos de producción anual antes de elegir la velocidad de la línea y el tamaño de la máquina.

Considere el tipo de material

Diferentes materiales requieren diferentes configuraciones de conformado y soldadura.

Los ejemplos incluyen:

• Acero carbono
• Acero galvanizado
• Acero de alta resistencia

Evaluar los requisitos de automatización

Los sistemas completamente automáticos reducen los costos de mano de obra y mejoran la consistencia.

Revisar los planes de expansión futuros

Elegir una máquina flexible hoy puede evitar costosas actualizaciones en el futuro.

Recomendación:Seleccione un laminador de tubos capaz de cubrir tanto los requisitos de producción actuales como las oportunidades futuras del mercado.

¿Por qué elegir el equipo metalúrgico Zhongyue?

Amplia experiencia en la industria

Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. se especializa en laminadores de tubos ERW, laminadores de tubos cuadrados, laminadores DFT y soluciones completas de producción de tubos de acero.

Experiencia en ingeniería

Nuestro equipo proporciona:

• Diseño de línea de producción.
• Ingeniería de pase de rollo
• Soporte de instalación
• Servicios de puesta en marcha
• Formación de operadores

Experiencia en proyectos globales

Nuestro equipo ha sido exportado a:

• India
• Indonesia
• Rusia
• Oriente Medio
• África
• Sudamerica

Control de calidad confiable

Cada máquina se somete a inspecciones y pruebas de prueba antes del envío para garantizar un rendimiento estable en el campo.

Preguntas frecuentes

1. ¿Cuál es la ventaja de la soldadura de alta frecuencia en la producción de tubos ERW?

La soldadura de alta frecuencia ofrece mayor velocidad, menor consumo de energía, costuras de soldadura más fuertes y mejor consistencia dimensional en comparación con los métodos de soldadura convencionales.

2. ¿Puede esta máquina producir tubos cuadrados y rectangulares?

Sí. Al configurar el sistema de conformado y dimensionamiento apropiado, la máquina puede producir tubos de acero redondos, cuadrados y rectangulares.

3. ¿Qué estándares puede cumplir la línea de producción?

La línea se puede configurar para fabricar tuberías según ASTM, API, EN, BIS, GB y otras normas internacionales.

4. ¿Cuál es la velocidad de producción típica?

Dependiendo de las dimensiones de la tubería y del espesor de la pared, la velocidad de producción puede alcanzar hasta 120 metros por minuto.

5. ¿Está disponible el cambio automático de rollos?

Sí. Los sistemas opcionales de cambio rápido y de cambio de rollo totalmente automático pueden reducir significativamente el tiempo de inactividad durante los cambios de tamaño.

Conclusión

Para los fabricantes de tubos de acero que buscan mayor productividad, mejor calidad de soldadura y menores costos operativos, una máquina fresadora de tubos ERW con soldadura de alta frecuencia proporciona una solución comprobada y escalable. A través de tecnología de conformado avanzada, sistemas de soldadura de precisión y automatización inteligente, los fabricantes pueden producir constantemente tubos de acero de alta calidad que cumplan con los requisitos de los mercados modernos de construcción, infraestructura, automoción e industrial.
