Desviación de longitud de corte y parada de sierra
Los compradores piden longitudes fijas y rechazan piezas cortas o largas, por lo que la sierra volante debe cortar con precisión mientras la línea está en funcionamiento. Los sistemas de sierra que pierden la sincronización con la velocidad de la línea producen tubos de longitud incorrecta, y un reinicio lento después de cada corte limita el rendimiento.
Por qué la desviación de corte de longitud fija
Una sierra que no sigue la velocidad de la línea corta mientras el tubo sigue moviéndose, por lo que la longitud varía con los cambios de velocidad. El reinicio lento entre cortes también obliga a la línea a detenerse, y el juego mecánico acumula errores durante un turno de producción completo.
La solución de laminador de tubos con sierra volante ZY20
Una sierra volante controlada por microcomputadora sigue la velocidad de la línea y sincroniza cada corte, manteniendo longitudes fijas de 4-8 m con una precisión de ±3 mm.
El reinicio rápido devuelve la sierra a la posición de inicio rápidamente, por lo que la línea funciona continuamente a hasta 90 m/min sin esperar a la sierra.
El cabezal Turk endereza el tubo y lo introduce con precisión en la sierra, mejorando aún más la consistencia de la longitud de corte.
Especificaciones técnicas del laminador de tubos ZY20
| Parámetro | Especificación |
|---|
| Diámetro exterior del tubo | φ10–26 mm |
| Espesor de pared | 0.4–1.5 mm |
| Velocidad de producción nominal | hasta 90 m/min |
| Materia prima | Acero bajo en carbono HR/CR, acero galvanizado |
| Potencia del soldador HF | Estado sólido de 100 kW |

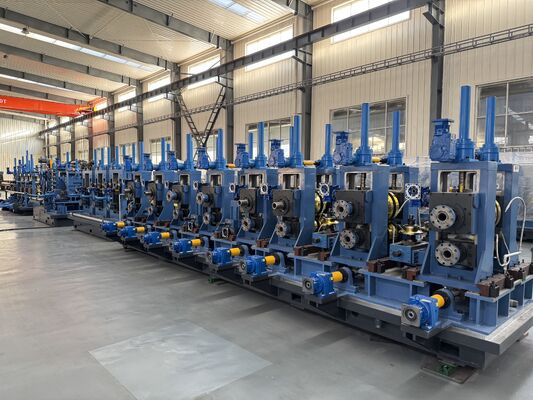

| Soportes de conformado | 5 desbaste + 3 acabado |

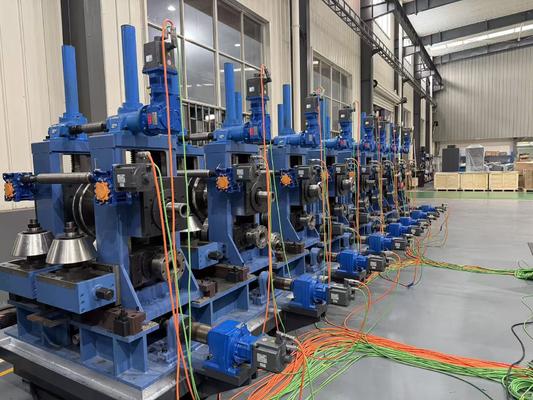

| Soportes de dimensionamiento | 6 horizontales + 6 verticales |
| Rodillos de nivelación | Nivelador de precisión de 7 rodillos |
| Longitud de corte / precisión | 4–8 m, ±3 mm |
| Flujo de refrigerante | ≥10 t/h pulverización + piscina de desbordamiento |
| Material del eje del rodillo | 42CrMo templado y revenido + endurecido por HF |
Proceso de producción continuo completo

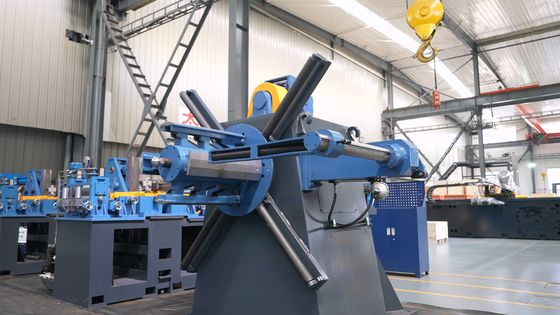

Cada ZY20 funciona con un flujo continuo desde la bobina hasta el tubo cortado terminado. Un desenrollador alimenta la banda a través de un nivelador de precisión de 7 rodillos que elimina la curvatura de la bobina, luego el conformado de doble radio la moldea en 5 soportes de desbaste y 3 de acabado sin onda en el borde. Un soldador HF de estado sólido de 100 kW fusiona la costura bajo presión de apriete con una guía de costura dedicada, y una unidad automática de rebabas exteriores elimina la rebaba inmediatamente. La refrigeración por pulverización de ≥10 t/h más piscina de desbordamiento fija la forma, el tren de dimensionamiento de 6 horizontales + 6 verticales establece el diámetro, y un cabezal Turk de 4 rodillos endereza el tubo antes de que la sierra volante controlada por microcomputadora corte longitudes de 4–8 m con una precisión de ±3 mm. Los soportes protegidos contra sobrecarga y los ejes endurecidos 42CrMo mantienen toda la línea estable durante carreras largas.
Dónde se aplica el laminador de tubos con sierra volante ZY20
Productores de tubos que suministran pedidos de longitud fija para aplicaciones de mobiliario, estructurales y de precisión donde se requiere una precisión de longitud de ±3 mm.
Cómo seleccionar un laminador de tubos con sierra volante
Confirme su rango de longitud (4-8 m en la ZY20) y precisión (±3 mm), y verifique que la sierra esté controlada por microcomputadora para el seguimiento de la velocidad de la línea y el reinicio rápido.
Instalación, soporte y posventa

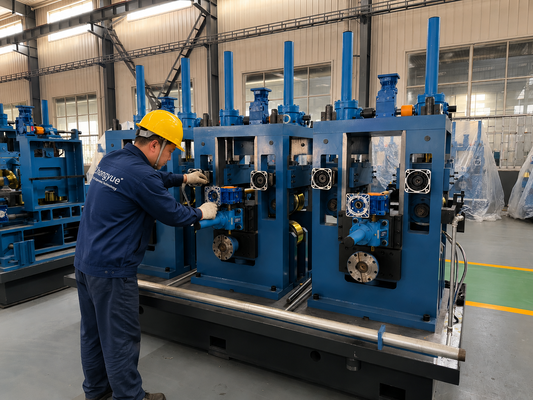

La ZY20 se envía como un paquete llave en mano con planos de diseño y cimentación para que pueda preparar el sitio antes de la entrega. La instalación y puesta en marcha in situ dirigidas por ingenieros llevan la línea a la producción nominal, con capacitación del operador para entregar un molino en funcionamiento. Una garantía de un año con soporte de repuestos protege la inversión, y dado que la línea acepta bobinas HR, CR y galvanizadas, puede adaptarse a los costos cambiantes de los materiales y la demanda del mercado sin re-herramientas.
Preguntas frecuentes sobre el laminador de tubos con sierra volante ZY20
¿Qué precisión de corte logra la ZY20?
±3 mm en longitudes fijas de 4-8 m.
¿Cómo se mantiene la sierra precisa a alta velocidad?
Un microcomputador rastrea la velocidad de la línea para un corte sincronizado con reinicio rápido.
¿La sierra ralentiza la línea?
No, el reinicio rápido mantiene la línea funcionando a hasta 90 m/min.
