Control final del tamaño y la redondez después de la soldadura
Sin suficientes soportes de dimensionamiento y un enderezador final, el tubo soldado deja la línea ovalada, inclinada o de diámetro,y no cumple con las comprobaciones dimensionales que requieren los compradores de precisión y estructura.
Por qué los tubos dejan el molino fuera del círculo
Un cuerpo soldado lleva calor residual y tensión que lo saca de la ronda a menos que se redimensione progresivamente.y el tubo llega a la sierra ya fuera de especificación.
La solución de molino de tubos de tamaño ZY20

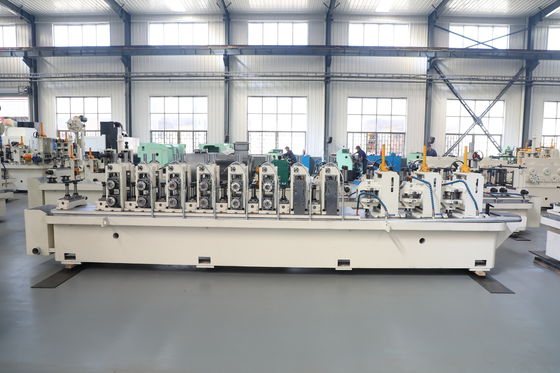

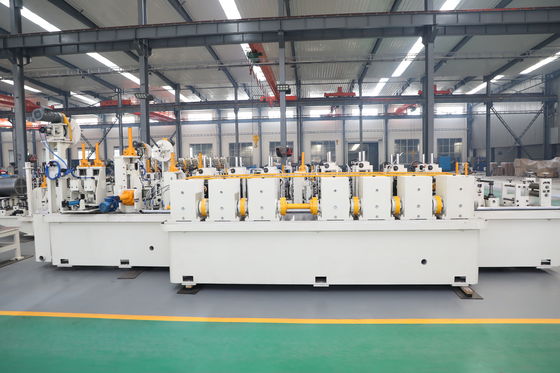

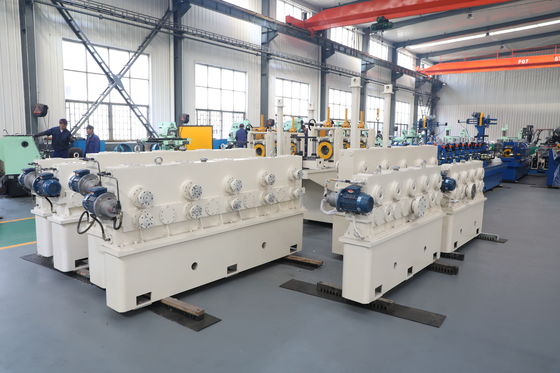

Un tren de dimensionamiento de 6 dimensiones horizontales + 6 dimensiones verticales controla progresivamente el diámetro y la redondez terminados después de la soldadura.
Una cabeza turca de 4 rodillos con ajuste de arriba abajo, izquierda-derecha y rotación endereza el tubo y lo guía con precisión hacia la sierra voladora.
La combinación de dimensionamiento y enderezamiento proporciona un tubo acabado estable, redondo y recto listo para cortar a una velocidad de hasta 90 m/min.
Especificaciones técnicas del molino de tubos ZY20
| Parámetro | Especificación |
|---|
| Diámetro exterior del tubo | φ10 ∼26 mm |
| espesor de la pared | 0.4 ∼1,5 mm |
| Velocidad de producción nominal | hasta 90 m/min |
| Materia prima | HR / CR acero bajo en carbono, acero galvanizado |
| Potencia del soldador HF | 100 kW en estado sólido |
| Formación de soportes | 5 de bruto + 3 de acabado |
| Estantes de dimensionamiento | 6 en horizontal + 6 en vertical |
| Los demás: | Nivelador de precisión de 7 rollos |
| Duración de corte / precisión | Se aplicarán las siguientes medidas: |
| Flujo de refrigerante | ≥ 10 t/h de rociado + piscina de desbordamiento |
| Material del eje de rodadura | 42CrMo apagado y templado + HF endurecido |
Proceso de producción continua completo

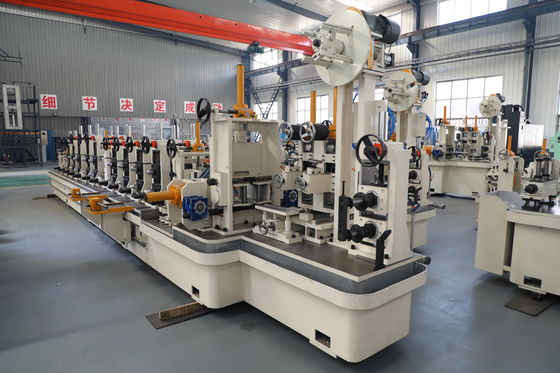

Cada ZY20 ejecuta un flujo continuo desde la bobina hasta el tubo cortado terminado.Luego, el doble radio de formación lo forma en 5 gruesos y 3 terminaciones sin onda de borde.Una soldadora HF de estado sólido de 100 kW fusiona la costura bajo presión de compresión con una guía de costura dedicada, y una unidad automática de barrido exterior limpia inmediatamente la perla.≥ 10 t/h de pulverización más refrigeración de la piscina de desbordamiento bloquean la forma, el tren de dimensionamiento 6 horizontal + 6 vertical establece el diámetro, y una cabeza de Turk de 4 rollos endereza el tubo antes de que la microcomputadora corta las longitudes de 4 8 m a ± 3 mm.Los soportes protegidos contra sobrecarga y los ejes endurecidos con 42CrMo mantienen toda la línea estable durante largas carreras.
Donde se aplica el molino de tubos de dimensionamiento ZY20
Tubos de precisión, estructurales y de muebles donde la redondez y rectitud finales determinan si las piezas se ensamblan y terminan correctamente.
Cómo elegir un molino de tubos
Compruebe el número de soportes de dimensionamiento: el ZY20 utiliza 6 soportes horizontales + 6 verticales y confirme que se incluye un alisador de cabeza Turk para la redondez y la rectitud antes de la sierra.
Instalación, apoyo y servicio postventa
El ZY20 se envía como un paquete llave en mano con diseño y dibujos de fundación para que pueda preparar el sitio antes de la entrega.,Una garantía de un año con el apoyo de repuestos protege la inversión, y debido a que la línea acepta HR, CR y bobina galvanizada,puede adaptarse a los costos cambiantes de los materiales y la demanda del mercado sin necesidad de re-herramientas.
Preguntas frecuentes sobre el molino de tubos de dimensionamiento ZY20
¿Cuántos soportes tiene el ZY20?
6 soportes horizontales + 6 verticales para el control progresivo del diámetro.
¿Qué hace la cabeza turca?
Se endereza el tubo con el ajuste de arriba hacia abajo, izquierda a derecha y la rotación antes de la sierra.
¿El tamaño mejora la redondez?
Sí, el tren de múltiples soportes más el alisador mantienen el tubo acabado redondo y recto.
