Costoso tiempo de inactividad durante los cambios de bobina
Cada cambio de tamaño detiene la producción y, en los molinos de eje fijo, los operadores deben desmantelar los soportes adyacentes para llegar a un juego de rodillos. Para las fábricas que ejecutan muchos tamaños de φ10-26 mm en lotes cortos, el tiempo de cambio es la mayor pérdida de producción.
Por qué el cambio de rollo convencional es lento
Los diseños de eje fijo requieren retirar los rodillos vecinos para acceder al conjunto de objetivos y realinear la pasada después de cada cambio es manual y propenso a errores. Cuanto más tiempo permanezca inactiva la línea, más capacidad se perderá en recorridos de tamaño frecuente.

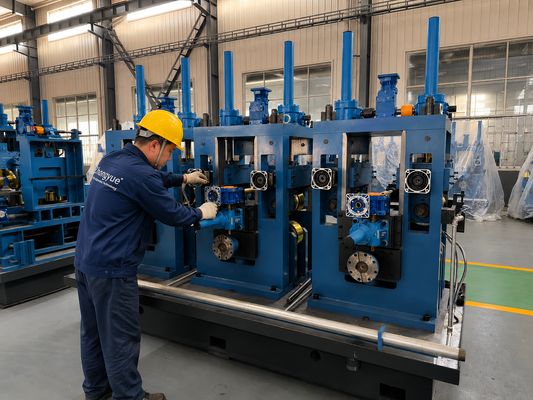

La solución del molino de tubos de cambio rápido ZY20
Los soportes de formación y dimensionamiento utilizan marcos de cambio rápido de tracción lateral, de modo que los operadores deslizan un rollo hacia afuera y uno nuevo sin desmantelar los soportes adyacentes.
Los conjuntos de rodillos prealineados reducen el trabajo de realineación, permitiendo que la línea regrese a la velocidad nominal más rápido después de cada cambio de tamaño.
Combinado con ejes endurecidos con 42CrMo, el cambio rápido mantiene el mantenimiento y el tiempo de inactividad al mínimo en producciones de lotes cortos.
Especificaciones técnicas del molino de tubos ZY20
| Parámetro | Especificación |
|---|
| Diámetro exterior del tubo | ø10–26 mm |
| Grosor de la pared | 0,4–1,5 mm |
| Velocidad de producción nominal | hasta 90 m/min |
| Materia prima | Acero bajo en carbono HR / CR, acero galvanizado |
| Potencia del soldador HF | 100 kW de estado sólido |
| Formando stands | 5 ásperos + 3 acabados |
| Soportes de dimensionamiento | 6 horizontales + 6 verticales |
| Rollos niveladores | Nivelador de precisión de 7 rodillos |
| Longitud de corte/precisión | 4–8 m, ±3 mm |
| Flujo de refrigerante | Pulverización ≥10 t/h + piscina desbordante |
| Material del eje del rodillo | 42CrMo templado y revenido + templado HF |
Proceso de producción continuo completo
Cada ZY20 ejecuta un flujo continuo desde el serpentín hasta el tubo cortado terminado. Un desenrollador alimenta la tira a través de un nivelador de precisión de 7 rodillos que elimina el conjunto de bobinas, luego el moldeado de doble radio le da forma en 5 soportes de acabado rugoso y 3 sin borde ondulado. Una soldadora HF de estado sólido de 100 kW fusiona la costura bajo presión de compresión con una guía de costura dedicada, y una unidad automática de rebaba exterior limpia el cordón inmediatamente. Un rociado de ≥10 t/h más enfriamiento por piscina desbordante bloquea la forma, el tren de dimensionamiento de 6 horizontales + 6 verticales establece el diámetro, y una cabeza Turk de 4 rodillos endereza el tubo antes de que la sierra voladora de microcomputadora corte longitudes de 4 a 8 m a ±3 mm. Los soportes protegidos contra sobrecargas y los ejes endurecidos con 42CrMo mantienen estable toda la línea en recorridos largos.
Dónde se aplica el molino tubular de cambio rápido ZY20
Productores que ejecutan muchos tamaños de diámetro pequeño en lotes cortos y necesitan minimizar el tiempo de inactividad por cambio y maximizar el tiempo de actividad.
Cómo seleccionar un molino de tubos de cambio rápido
Confirme su frecuencia de mezcla de tamaños, luego verifique el mecanismo de cambio de rollo: los marcos de tracción lateral en los soportes de formación y dimensionamiento reducen el tiempo de cambio. Verifique la alineación previa para acelerar el regreso a la producción.
Instalación, soporte y posventa
El ZY20 se envía como un paquete llave en mano con planos de diseño y cimentación para que pueda preparar el sitio antes de la entrega. La instalación y puesta en marcha en el sitio dirigidas por ingenieros llevan la línea a la producción nominal, con capacitación del operador para entregar un molino en funcionamiento. Una garantía de un año con soporte de repuestos protege la inversión y, como la línea acepta bobinas HR, CR y galvanizadas, puede adaptarse a los costos cambiantes de los materiales y a la demanda del mercado sin necesidad de volver a utilizar herramientas.
Preguntas frecuentes sobre el molino de tubos de cambio rápido ZY20
¿Cómo funciona el cambio de rollo lateral?
Los juegos de rodillos se deslizan hacia un lado y se reemplazan sin desmontar los soportes adyacentes.
¿Qué stands tienen cambio rápido?
Tanto los soportes de formación como los de dimensionamiento utilizan marcos de cambio rápido de tracción lateral.
¿El cambio rápido afecta la precisión?
No: los conjuntos de rodillos prealineados mantienen la pasada precisa después de cada cambio.
