Desgaste prematuro de rodillos y deriva dimensional
El desgaste de rodillos y ejes es el costo oculto de la producción de tubos: a medida que los ejes se desgastan, la luz se abre y el diámetro exterior, la redondez y la calidad de la soldadura se desvían hasta que la línea debe detenerse para un nuevo laminado. Las líneas con material de eje blando enfrentan un re-herramentaje frecuente y costoso y una producción inconsistente.
Por qué los ejes de los rodillos se desgastan rápidamente
El acero ordinario del eje se deforma y se desgasta bajo la presión y el calor continuos del laminado, especialmente en los soportes de conformado y dimensionamiento de alta carga. Una vez que el perfil de la luz cambia, cada tubo se desvía de la tolerancia, y los cambios frecuentes de rodillos aumentan el tiempo de inactividad y el costo de las herramientas.
La solución de la línea de tubos duradera ZY20

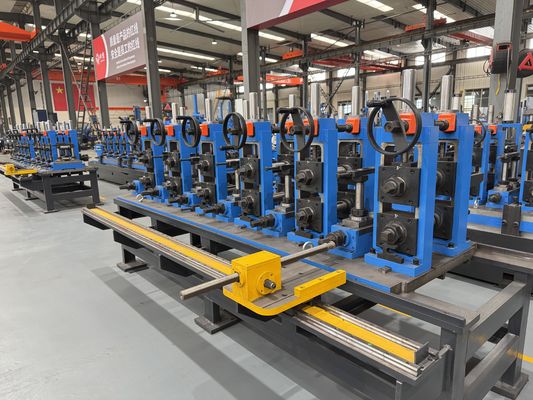

Los soportes de conformado y dimensionamiento utilizan material de eje de rodillo 42CrMo, templado, revenido y endurecido por alta frecuencia, para una alta resistencia al desgaste y un perfil de luz estable.
Los soportes horizontales con protección contra sobrecarga protegen los rodillos y el tren de transmisión bajo cargas anormales, reduciendo el riesgo de daños en el eje y los rodillos.
Los bastidores de cambio rápido de tiro lateral simplifican el reemplazo de rodillos cuando finalmente sea necesario, reduciendo el tiempo de inactividad de mantenimiento.
Especificaciones técnicas de la línea de tubos ZY20
| Parámetro | Especificación |
|---|
| Diámetro exterior del tubo | φ10–26 mm |
| Espesor de pared | 0.4–1.5 mm |
| Velocidad de producción nominal | hasta 90 m/min |
| Materia prima | Acero de bajo carbono HR / CR, acero galvanizado |
| Potencia del soldador HF | Estado sólido de 100 kW |
| Soportes de conformado | 5 desbaste + 3 acabado |
| Soportes de dimensionamiento | 6 horizontales + 6 verticales |

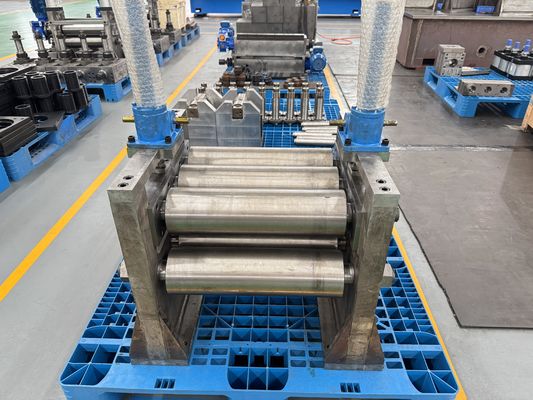

| Rodillos de nivelación | Nivelador de precisión de 7 rodillos |
| Longitud de corte / precisión | 4–8 m, ±3 mm |
| Flujo de refrigerante | ≥10 t/h pulverización + piscina de desbordamiento |
| Material del eje del rodillo | 42CrMo templado y revenido + endurecido por HF |
Proceso de producción continuo completo

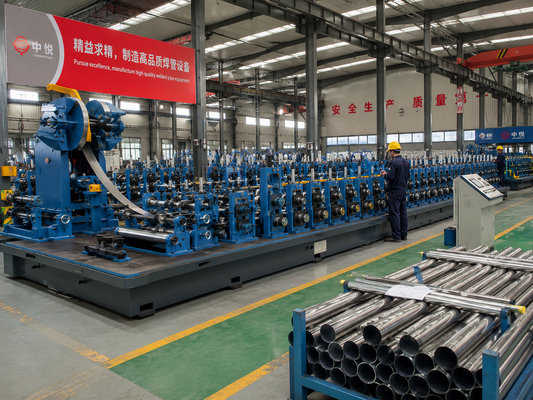

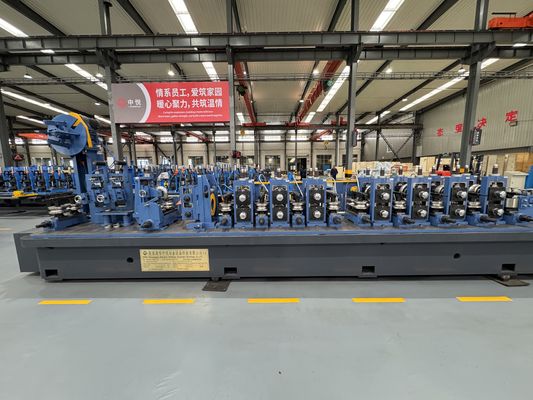

Cada ZY20 funciona con un flujo continuo desde la bobina hasta el tubo cortado terminado. Un desenrollador alimenta la banda a través de un nivelador de precisión de 7 rodillos que elimina la curvatura de la bobina, luego el conformado de doble radio la moldea en 5 soportes de desbaste y 3 de acabado sin onda en el borde. Un soldador HF de estado sólido de 100 kW fusiona la costura bajo presión de apriete con una guía de costura dedicada, y una unidad automática de rebaba exterior limpia el cordón inmediatamente. El enfriamiento por pulverización de ≥10 t/h más piscina de desbordamiento fija la forma, el tren de dimensionamiento de 6 horizontales + 6 verticales establece el diámetro, y un cabezal Turk de 4 rodillos endereza el tubo antes de que la sierra volante de microcomputadora corte longitudes de 4–8 m con una precisión de ±3 mm. Los soportes con protección contra sobrecarga y los ejes endurecidos 42CrMo mantienen toda la línea estable durante largos períodos de funcionamiento.
Dónde se aplica la línea de tubos duradera ZY20
Producción continua de tubos de alto volumen donde la vida útil del eje del rodillo y la estabilidad dimensional determinan directamente la calidad de la producción y el costo operativo.
Cómo seleccionar una línea de tubos duradera
Pregunte por el material del eje del rodillo y el tratamiento térmico: la ZY20 utiliza 42CrMo con temple y endurecimiento por alta frecuencia. Verifique la protección contra sobrecarga y el diseño de cambio rápido para mantener corto el mantenimiento.
Instalación, soporte y posventa
La ZY20 se entrega como un paquete llave en mano con planos de diseño y cimentación para que pueda preparar el sitio antes de la entrega. La instalación y puesta en marcha in situ dirigidas por ingenieros llevan la línea a la producción nominal, con capacitación del operador para entregar una línea en funcionamiento. Una garantía de un año con soporte de repuestos protege la inversión, y dado que la línea acepta bobinas HR, CR y galvanizadas, puede adaptarse a los costos cambiantes de los materiales y la demanda del mercado sin re-herramentaje.
Preguntas frecuentes sobre la línea de tubos duradera ZY20
De qué material son los ejes de los rodillos?
42CrMo, templado, revenido y endurecido por alta frecuencia para resistencia al desgaste.
Cómo se protegen los rodillos contra sobrecargas?
Los soportes de conformado horizontales cuentan con protección contra sobrecargas para proteger los rodillos y el tren de transmisión.
Cómo se reemplazan los rodillos?
Los bastidores de cambio rápido de tiro lateral permiten a los operadores cambiar los rodillos sin desmontar los soportes adyacentes.
