Ondas de borde e inestabilidad durante la formación de tubos
Cada defecto del tubo comienza en la sección de formación. molinos que no pueden alimentar plano,material de desecho de tira estable en cada cambio de bobina.
¿Por qué el moldear produce una onda de borde?
Banda que entra en la sección de formación con bobinas o curvas de camber de forma desigual, y un paso de un solo radio concentra la deformación en el borde.,el borde se cierra antes de la soldadura y la costura llega desalineada.

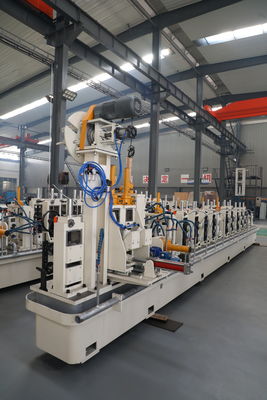

La solución de molino de tubos de moldeo de rollos ZY20
Un nivelador de precisión de 7 rollos elimina el conjunto de bobinas y alimenta la tira plana, creando un inicio estable para cada paso.
El diseño de paso de doble radio en una base de rodillo horizontal de línea inferior da forma a la tira suavemente, mientras que la forma de acabado áspero de 5 soportes más 3 soportes completa la ronda progresivamente sin onda de borde.
Los soportes horizontales protegidos contra sobrecarga y los ejes endurecidos con 42CrMo mantienen el paso estable, por lo que la tira llega a la soldadura centrada y lista para la fusión completa.
Especificaciones técnicas del molino de tubos ZY20
| Parámetro | Especificación |
|---|
| Diámetro exterior del tubo | φ10 ∼26 mm |
| espesor de la pared | 0.4 ∼1,5 mm |
| Velocidad de producción nominal | hasta 90 m/min |
| Materia prima | HR / CR acero bajo en carbono, acero galvanizado |
| Potencia del soldador HF | 100 kW en estado sólido |
| Formación de soportes | 5 de bruto + 3 de acabado |
| Estantes de dimensionamiento | 6 en horizontal + 6 en vertical |
| Los demás: | Nivelador de precisión de 7 rollos |
| Duración de corte / precisión | Se aplicarán las siguientes medidas: |
| Flujo de refrigerante | ≥ 10 t/h de rociado + piscina de desbordamiento |
| Material del eje de rodadura | 42CrMo apagado y templado + HF endurecido |

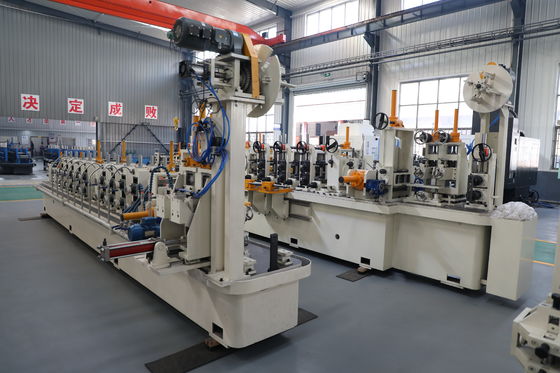

Proceso de producción continua completo
Cada ZY20 ejecuta un flujo continuo desde la bobina hasta el tubo cortado terminado.Luego, el doble radio de formación lo forma en 5 gruesos y 3 terminaciones sin onda de borde.Una soldadora HF de estado sólido de 100 kW fusiona la costura bajo presión de compresión con una guía de costura dedicada, y una unidad automática de barrido exterior limpia inmediatamente la perla.≥ 10 t/h de pulverización más refrigeración de la piscina de desbordamiento bloquean la forma, el tren de dimensionamiento 6 horizontal + 6 vertical establece el diámetro, y una cabeza de Turk de 4 rollos endereza el tubo antes de que la microcomputadora corta las longitudes de 4 8 m a ± 3 mm.Los soportes protegidos contra sobrecarga y los ejes endurecidos con 42CrMo mantienen toda la línea estable durante largas carreras.
Donde se aplica el molino de tubos de moldeo de rollos ZY20
Precisión, muebles y tubos estructurales donde la formación estable y la entrada de tira plana determinan la calidad de la soldadura y la redondez final.
Cómo elegir un molino de tubos para moldear rollos
Compruebe primero el número de rodillos del nivelador y el diseño del pase el ZY20 utiliza el nivelamiento de 7 rodillos y la formación de doble radio. Compare OD y pared con φ10-26mm / 0.4-1.5mm,y confirme la configuración del soporte para su perfil.
Instalación, apoyo y servicio postventa
El ZY20 se envía como un paquete llave en mano con diseño y dibujos de fundación para que pueda preparar el sitio antes de la entrega.,Una garantía de un año con el apoyo de repuestos protege la inversión, y debido a que la línea acepta HR, CR y bobina galvanizada,puede adaptarse a los costos cambiantes de los materiales y la demanda del mercado sin necesidad de re-herramientas.
Preguntas frecuentes sobre el molino de tubos de formación de rodillos ZY20
¿Cómo previene la onda de borde el ZY20?
Un nivelador de 7 rollos más un paso de doble radio y un soporte de 5 + 3 que forman la tira de forma progresiva.
¿Cuál es el diseño del soporte de formación?
5 soportes en bruto + 3 soportes finales completan la ronda en etapas controladas.
¿Por qué pases de doble radio?
Distribuyen la flexión a través de la tira en lugar de concentrarla en el borde.
