Fusión de soldadura inconsistente de soldadores obsoletos
Un tubo es tan fuerte como su soldadura, y la fusión inconsistente de soldadores de tipo tubo o desgastados deja costuras débiles que se parten al doblar o gotean en servicio. Las fábricas que buscan una calidad de soldadura estable en tubos de pared delgada de φ10-26 mm necesitan una entrada de calor repetible y controlable.
Por qué la fusión de soldadura se vuelve inconsistente
Los soldadores antiguos o de baja potencia luchan por mantener la entrada de calor a medida que cambian la velocidad de la línea y el grosor de la pared, por lo que la costura se fusiona en exceso o en defecto. Sin una guía de costura positiva, los bordes se desvían del centro, y la presión de apriete inconsistente deja huecos o rebabas excesivas en la soldadura.
La solución de la laminadora de tubos de soldadura HF ZY20
Un soldador HF de estado sólido de 100 kW proporciona calor estable y ajustable en todo el rango de φ10-26 mm / 0.4-1.5 mm, manteniendo una fusión constante a hasta 90 m/min.
La guía de costura dedicada bloquea los bordes antes de que los rodillos de apriete completen la fusión, y la presión de apriete ajustable se adapta a la pared para una soldadura limpia y fuerte.
La eliminación automática de rebabas exteriores despeja la cordón, por lo que el tubo soldado se mueve limpiamente al dimensionamiento sin defectos superficiales.
Especificaciones técnicas de la laminadora de tubos ZY20
| Parámetro | Especificación |
|---|
| Diámetro exterior del tubo | φ10–26 mm |
| Grosor de la pared | 0.4–1.5 mm |
| Velocidad de producción nominal | hasta 90 m/min |
| Materia prima | Acero bajo en carbono HR/CR, acero galvanizado |
| Potencia del soldador HF | Estado sólido de 100 kW |
| Soportes de conformado | 5 desbaste + 3 acabado |
| Soportes de dimensionamiento | 6 horizontales + 6 verticales |
| Rodillos de nivelación | Nivelador de precisión de 7 rodillos |
| Longitud de corte / precisión | 4–8 m, ±3 mm |
| Flujo de refrigerante | ≥10 t/h pulverización + piscina de desbordamiento |
| Material del eje del rodillo | 42CrMo templado y revenido + endurecido por HF |
Proceso de producción continuo completo

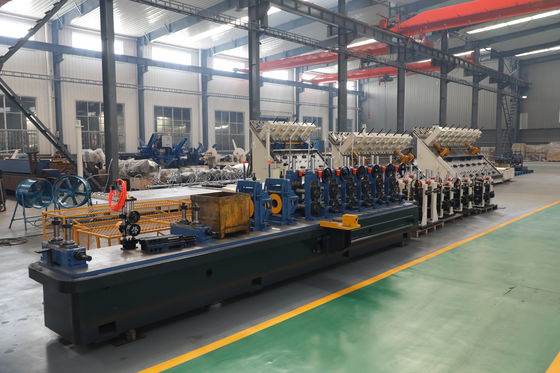

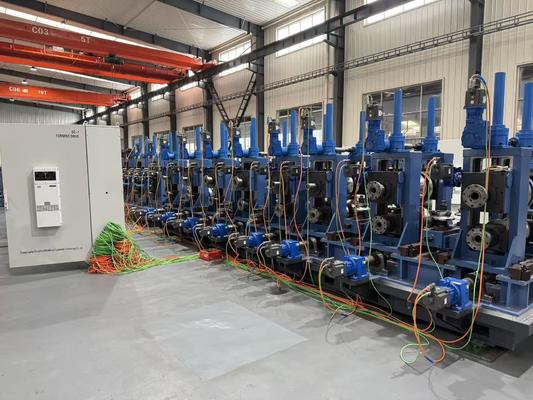

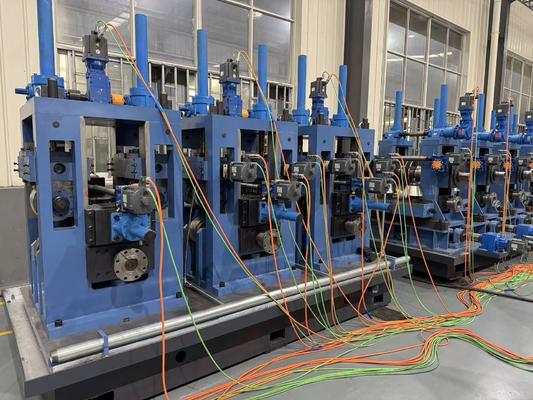

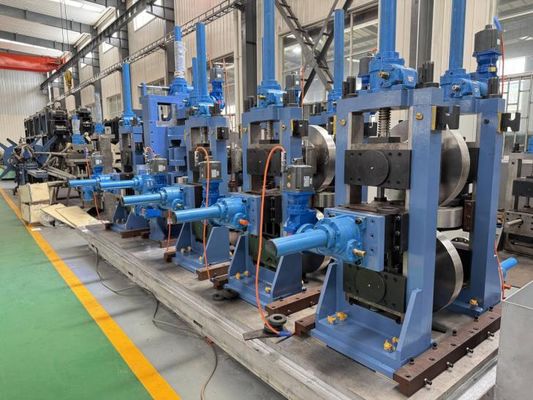

Cada ZY20 funciona con un flujo continuo desde la bobina hasta el tubo cortado terminado. Un desenrollador alimenta la banda a través de un nivelador de precisión de 7 rodillos que elimina el rizado de la bobina, luego el conformado de doble radio lo moldea en 5 soportes de desbaste y 3 de acabado sin ondas en los bordes. Un soldador HF de estado sólido de 100 kW fusiona la costura bajo presión de apriete con una guía de costura dedicada, y una unidad automática de rebabas exteriores despeja el cordón inmediatamente. El enfriamiento por pulverización de ≥10 t/h más piscina de desbordamiento fija la forma, el tren de dimensionamiento de 6 horizontales + 6 verticales establece el diámetro, y un cabezal Turk de 4 rodillos endereza el tubo antes de que la sierra volante de microcomputadora corte longitudes de 4–8 m a ±3 mm. Los soportes protegidos contra sobrecarga y los ejes endurecidos 42CrMo mantienen toda la línea estable durante carreras largas.
Dónde se aplica la laminadora de tubos de soldadura HF ZY20
Tubo de acero soldado para aplicaciones de muebles, estructurales, de precisión y galvanizadas donde una soldadura HF fuerte y repetible es el factor crítico de calidad.
Cómo seleccionar una laminadora de tubos de soldadura HF
Confirme su rango de pared y velocidad, luego verifique que la potencia del soldador (estado sólido de 100 kW en la ZY20) cubra su mezcla de materiales. Verifique la guía de costura y el control de apriete para una fusión repetible, y confirme la capacidad de enfriamiento después de la soldadura.
Instalación, soporte y posventa
La ZY20 se envía como un paquete llave en mano con planos de diseño y cimentación para que pueda preparar el sitio antes de la entrega. La instalación y puesta en marcha in situ dirigidas por ingenieros llevan la línea a la producción nominal, con capacitación del operador para entregar una laminadora en funcionamiento. Una garantía de un año con soporte de repuestos protege la inversión, y dado que la línea acepta bobinas HR, CR y galvanizadas, puede adaptarse a los costos cambiantes de los materiales y la demanda del mercado sin reequipamiento.
Preguntas frecuentes sobre la laminadora de tubos de soldadura HF ZY20
Por qué estado sólido en lugar de soldadura de tipo tubo?
La salida de estado sólido es estable y ajustable, lo que proporciona una fusión repetible en todo el rango de paredes.
Cómo se mantiene centrada la costura?
Una guía de costura dedicada posiciona los bordes antes de la soldadura por apriete.
Qué potencia tiene el soldador?
Estado sólido de 100 kW, dimensionado para φ10-26 mm y 0.4-1.5 mm a 90 m/min.
