Defectos en el acoplamiento y la soldadura de tubos de pared delgada
El tubo de 0,4 mm de pared delgada es ligero y barato, pero se ablanda y arrugada en el momento en que la fuerza de formación es desigual, y la soldadura se quema fácilmente o no se fusiona.Los molinos que no pueden controlar estos defectos producen chatarra en lugar de los tubos de calibre ligero que los clientes ahora demandan.
Por qué los tubos de pared delgada se acoplan durante la formación
Una tira de 0,4-1,5 mm no tiene casi ninguna rigidez, por lo que cualquier error de nivelación o paso de un solo radio se concentra en la flexión en el borde y desencadena ondas.Una costura de soldadura sin guía se desvía y se quema a gran velocidad, mientras que el enfriamiento desigual añade tensión residual que distorsiona el cuerpo de luz.
La solución del molino de tubos de pared delgada ZY20
Un nivelador de precisión de 7 rollos alimenta la tira plana, y la formación de doble radio con 5 soportes ásperos más 3 acabados la da forma suavemente para evitar la flexión de los bordes.
La guía de costura dedicada con soldadura por compresión completa la fusión sin quemadura, y la presión de compresión ajustable protege la pared delgada.
≥ 10 t/h de rociado más refrigeración en piscina de desbordamiento eliminan el calor rápidamente para mantener la forma, antes de que el dimensionamiento 6+6 y el enderezamiento de la cabeza Turk proporcionen un tubo de pared delgada estable a una velocidad de hasta 90 m/min.
Especificaciones técnicas del molino de tubos ZY20
| Parámetro | Especificación |
|---|
| Diámetro exterior del tubo | φ10 ∼26 mm |
| espesor de la pared | 0.4 ∼1,5 mm |
| Velocidad de producción nominal | hasta 90 m/min |
| Materia prima | HR / CR acero bajo en carbono, acero galvanizado |
| Potencia del soldador HF | 100 kW en estado sólido |

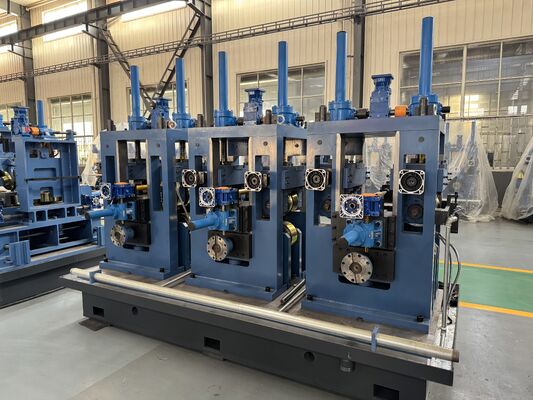

| Formación de soportes | 5 de bruto + 3 de acabado |
| Estantes de dimensionamiento | 6 en horizontal + 6 en vertical |
| Los demás: | Nivelador de precisión de 7 rollos |
| Duración de corte / precisión | Se aplicarán las siguientes medidas: |
| Flujo de refrigerante | ≥ 10 t/h de rociado + piscina de desbordamiento |
| Material del eje de rodadura | 42CrMo apagado y templado + HF endurecido |

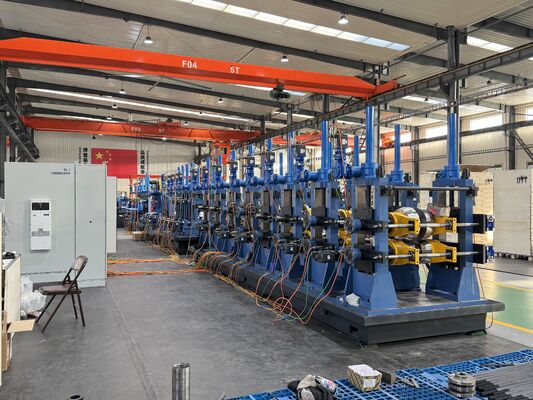

Proceso de producción continua completo
Cada ZY20 ejecuta un flujo continuo desde la bobina hasta el tubo cortado terminado.Luego, el doble radio de formación lo forma en 5 gruesos y 3 terminaciones sin onda de borde.Una soldadora HF de estado sólido de 100 kW fusiona la costura bajo presión de compresión con una guía de costura dedicada, y una unidad automática de barrido exterior limpia inmediatamente la perla.≥ 10 t/h de pulverización más refrigeración de la piscina de desbordamiento bloquean la forma, el tren de dimensionamiento 6 horizontal + 6 vertical establece el diámetro, y una cabeza de Turk de 4 rollos endereza el tubo antes de que la microcomputadora corta las longitudes de 4 8 m a ± 3 mm.Los soportes protegidos contra sobrecarga y los ejes endurecidos con 42CrMo mantienen toda la línea estable durante largas carreras.
Donde se aplica el molino de tubos de pared delgada ZY20
Muebles y tubos estructurales de calibre ligero, conductos mecánicos de pared delgada y marcos ligeros donde la pared de 0,4-1,5 mm ahorra material y peso.
Cómo elegir un molino de tubos de pared delgada
Confirme primero su pared mínima ∙ el ZY20 tiene manijas de 0,4-1,5 mm. Combine la OD con φ10-26 mm, verifique la potencia de la soldadora y la velocidad de enfriamiento para su velocidad,y comprobar que el nivel y el diseño del pase están construidos para el medidor de luz.
Instalación, apoyo y servicio postventa
El ZY20 se envía como un paquete llave en mano con diseño y dibujos de fundación para que pueda preparar el sitio antes de la entrega.,Una garantía de un año con el apoyo de repuestos protege la inversión, y debido a que la línea acepta HR, CR y bobina galvanizada,puede adaptarse a los costos cambiantes de los materiales y la demanda del mercado sin necesidad de re-herramientas.
Preguntas frecuentes sobre el molino de tubos de pared delgada ZY20
¿Cuál es la pared más delgada que soldan los ZY20?
0.4 mm, gracias a una suave formación de doble radio y soldadura por compresión controlada.
¿Cómo se previene la quema?
La guía positiva de la costura y la presión de compresión ajustable mantienen la entrada de calor baja y la fusión completa.
¿La pared delgada limita la velocidad?
La línea todavía alcanza hasta 90 m/min con un enfriamiento adecuado.
