Exigencias de Tolerancia Estrecha en la Producción de Tubos de Precisión
Los usuarios de tubos de precisión en mecánica y mobiliario exigen que el diámetro exterior, el espesor de pared y la redondez se mantengan dentro de bandas estrechas, y rechazan las piezas en el momento en que un molino se desvía. Los tubos de pequeño diámetro de φ10-26 mm son especialmente implacables porque un pequeño error de pasada o un desplazamiento de soldadura se manifiestan como un gran porcentaje del diámetro.
Por qué los tubos de precisión de pequeño diámetro pierden precisión
Las pasadas convencionales de radio único concentran la flexión en el borde y producen ondulaciones, mientras que una costura que no se guía positivamente se suelda descentrada y desplaza el diámetro exterior. El desgaste de los ejes de los rodillos y el enfriamiento desigual permiten que la redondez y el diámetro se desvíen, por lo que la línea sale de tolerancia en pocos días.

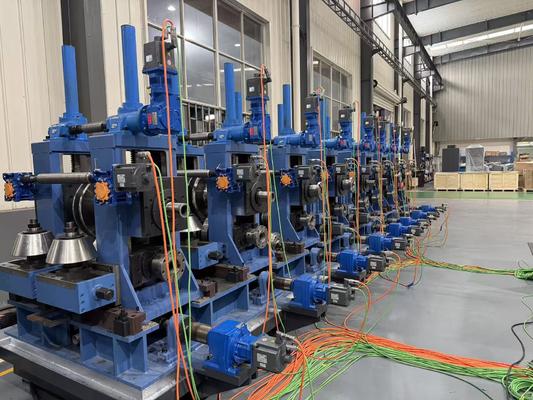

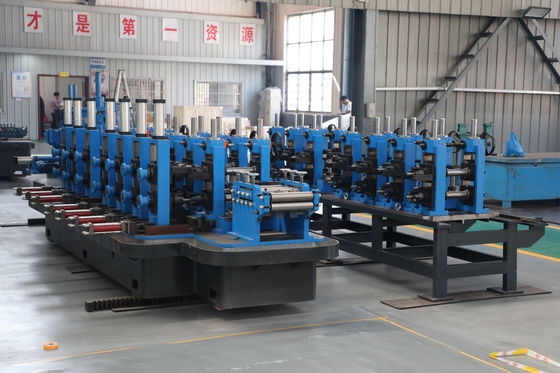

La Solución del Molino de Tubos de Precisión ZY20
El diseño de pasada de doble radio con 5 soportes de conformación desbaste y 3 soportes de acabado da forma a la banda progresivamente para eliminar la onda del borde antes de la soldadura.
Los ejes de rodillos de 42CrMo, templados, revenidos y endurecidos por alta frecuencia, mantienen estable el perfil de la pasada, mientras que la guía de costura dedicada centra la soldadura para un diámetro exterior preciso.
Un tren de dimensionamiento de 6 horizontales + 6 verticales más un cabezal turco de 4 rodillos recortan el cuerpo para una redondez ajustada, y la sierra volante de microcomputadora corta de 4 a 8 m con una precisión de ±3 mm.
Especificaciones Técnicas del Molino de Tubos ZY20
| Parámetro | Especificación |
|---|
| Diámetro exterior del tubo | φ10–26 mm |
| Espesor de pared | 0.4–1.5 mm |
| Velocidad de producción nominal | hasta 90 m/min |
| Materia prima | Acero bajo en carbono HR/CR, acero galvanizado |
| Potencia del soldador HF | Estado sólido de 100 kW |
| Soportes de conformación | 5 desbaste + 3 acabado |
| Soportes de dimensionamiento | 6 horizontales + 6 verticales |
| Rodillos de nivelación | Nivelador de precisión de 7 rodillos |
| Longitud de corte / precisión | 4–8 m, ±3 mm |
| Flujo de refrigerante | ≥10 t/h pulverización + piscina de desbordamiento |
| Material del eje del rodillo | 42CrMo templado y revenido + endurecido por HF |
Proceso de Producción Continua Completo
Cada ZY20 funciona en un flujo continuo desde la bobina hasta el tubo cortado terminado. Un desenrollador alimenta la banda a través de un nivelador de precisión de 7 rodillos que elimina el rizado de la bobina, luego la conformación de doble radio la moldea en 5 soportes de desbaste y 3 de acabado sin onda en el borde. Un soldador HF de estado sólido de 100 kW fusiona la costura bajo presión de apriete con una guía de costura dedicada, y una unidad automática de rebabas exteriores elimina la cordón inmediatamente. El enfriamiento por pulverización de ≥10 t/h más piscina de desbordamiento fija la forma, el tren de dimensionamiento de 6 horizontales + 6 verticales establece el diámetro, y un cabezal turco de 4 rodillos endereza el tubo antes de que la sierra volante de microcomputadora corte longitudes de 4–8 m con una precisión de ±3 mm. Los soportes protegidos contra sobrecarga y los ejes endurecidos de 42CrMo mantienen toda la línea estable durante tiradas largas.
Dónde se aplica el Molino de Tubos de Precisión ZY20
Tubo mecánico de precisión, piezas automotrices de calibre ligero, mobiliario y perfiles estructurales donde el diámetro exterior, el espesor de pared y la redondez deben mantenerse dentro de bandas estrechas.
Cómo seleccionar un Molino de Tubos de Precisión
Indique primero sus objetivos de diámetro exterior, espesor de pared y redondez, luego ajuste la ventana de φ10-26 mm / 0.4-1.5 mm. Confirme el grado del material y la precisión de la longitud de corte, y revise los planos de cimentación para dimensionar la línea según sus requisitos de tolerancia.
Instalación, Soporte y Postventa
El ZY20 se envía como un paquete llave en mano con planos de distribución y cimentación para que pueda preparar el sitio antes de la entrega. La instalación y puesta en marcha in situ dirigidas por ingenieros llevan la línea a la producción nominal, con capacitación del operador para entregar un molino en funcionamiento. Una garantía de un año con soporte de repuestos protege la inversión, y dado que la línea acepta bobinas HR, CR y galvanizadas, puede adaptarse a los costos cambiantes de los materiales y la demanda del mercado sin reequipamiento.
Preguntas Frecuentes sobre el Molino de Tubos de Precisión ZY20
¿Qué redondez puede mantener el ZY20?
El tren de dimensionamiento 6+6 y el cabezal turco mantienen el cuerpo redondo y estable a velocidad nominal.
¿Cómo se mantiene la precisión del diámetro exterior con el tiempo?
Los ejes de rodillos endurecidos de 42CrMo resisten el desgaste para que el perfil de la pasada se mantenga fiel durante campañas largas.
¿Qué precisión de corte ofrece la sierra volante?
Longitudes de 4-8 m cortadas a ±3 mm con una sierra volante controlada por microcomputadora.
