Inestabilidad dimensional en el tubo estructural ligero
Los tubos estructurales para marcos, bastidores y construcciones ligeras deben mantener la rectitud y la redondez para que las juntas se ensamblen cuadradas.adelgazamiento de la proa y de la pared en la soldadura, lo que aumenta el trabajo de montaje y debilita el marco terminado bajo carga.
Por qué los tubos ligeros se desmoronan
La formación de un solo radio sobrecarga el borde de la tira e induce ondulaciones, mientras que una costura no guiada produce fusión de soldadura desigual y adelgazamiento de la pared.El calor residual que no se elimina lo suficientemente rápido deja el cuerpo fuera de la ronda y doblado, y los ejes de rodadura desgastados permiten que el perfil de paso se mueva con el tiempo.
La solución de molino de tubos estructurales ZY20
Un nivelador de 7 rollos y un paso de doble radio con 5 soportes ásperos más 3 soportes formando la banda uniformemente, por lo que la soldadura entra en la guía de costura plana y centrada.
La guía de costura dedicada con soldadura por compresión da una fusión completa sin adelgazamiento de la pared, y ≥ 10 t/h de rociado más la redondez de las cerraduras de enfriamiento de la piscina de desbordamiento antes del tren de dimensionamiento 6+6.
Una cabeza Turk de 4 rollos endereza la sección terminada antes de la sierra voladora, entregando un tubo recto y listo para el cuadrado a una velocidad de hasta 90 m/min.
Especificaciones técnicas del molino de tubos ZY20
| Parámetro | Especificación |
|---|
| Diámetro exterior del tubo | φ10 ∼26 mm |
| espesor de la pared | 0.4 ∼1,5 mm |
| Velocidad de producción nominal | hasta 90 m/min |
| Materia prima | HR / CR acero bajo en carbono, acero galvanizado |
| Potencia del soldador HF | 100 kW en estado sólido |

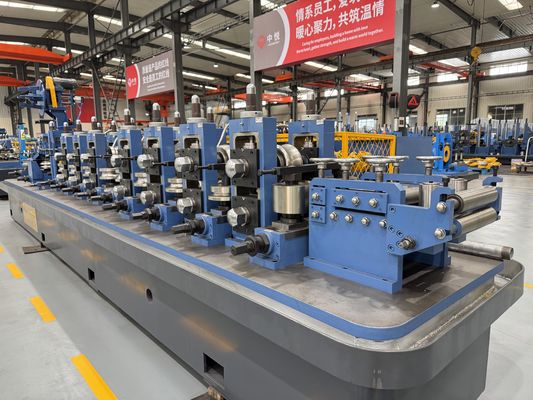

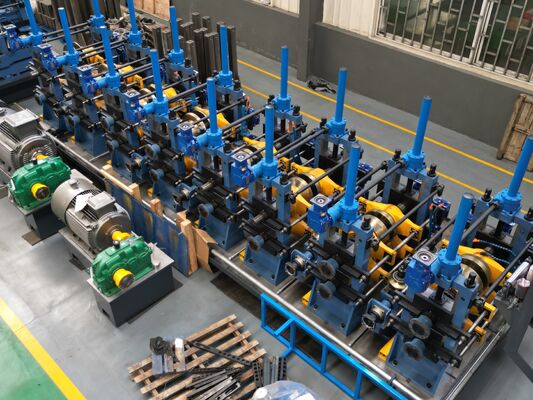

| Formación de soportes | 5 de bruto + 3 de acabado |

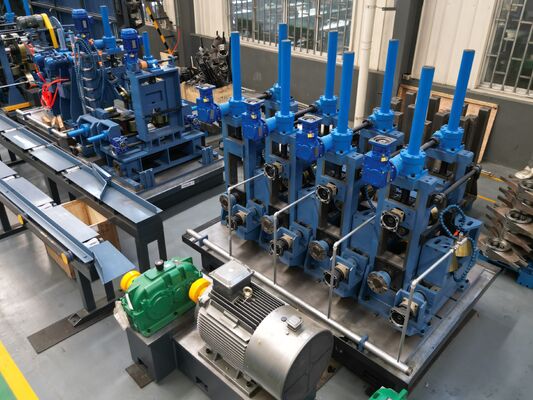

| Estantes de dimensionamiento | 6 en horizontal + 6 en vertical |
| Los demás: | Nivelador de precisión de 7 rollos |
| Duración de corte / precisión | Se aplicarán las siguientes medidas: |
| Flujo de refrigerante | ≥ 10 t/h de rociado + piscina de desbordamiento |
| Material del eje de rodadura | 42CrMo apagado y templado + HF endurecido |
Proceso de producción continua completo

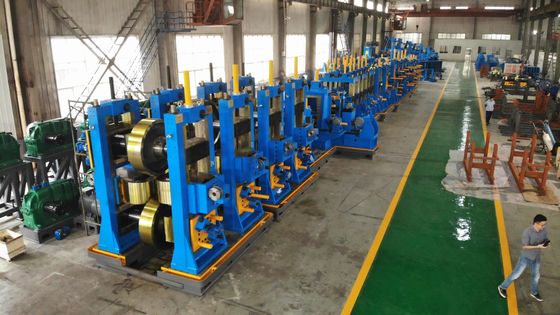

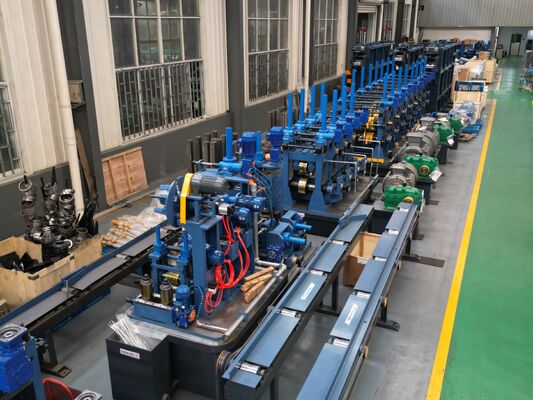

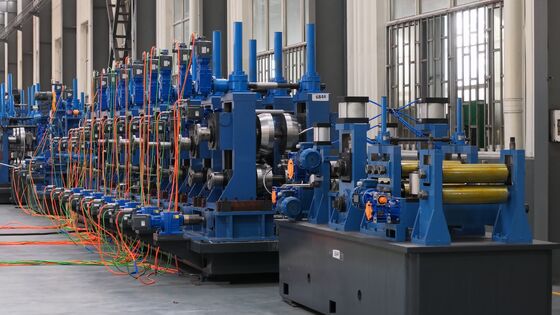

Cada ZY20 ejecuta un flujo continuo desde la bobina hasta el tubo cortado terminado.Luego, el doble radio de formación lo forma en 5 gruesos y 3 terminaciones sin onda de borde.Una soldadora HF de estado sólido de 100 kW fusiona la costura bajo presión de compresión con una guía de costura dedicada, y una unidad automática de barrido exterior limpia inmediatamente la perla.≥ 10 t/h de pulverización más refrigeración de la piscina de desbordamiento bloquean la forma, el tren de dimensionamiento 6 horizontal + 6 vertical establece el diámetro, y una cabeza de Turk de 4 rollos endereza el tubo antes de que la microcomputadora corta las longitudes de 4 8 m a ± 3 mm.Los soportes protegidos contra sobrecarga y los ejes endurecidos con 42CrMo mantienen toda la línea estable durante largas carreras.
Donde se aplica el molino de tubos estructurales ZY20
Enmarcamiento estructural ligero, estructuras de bastidores y pantallas, componentes de barandillas y balaustradas, secciones de invernadero y de construcción ligera en tubos redondos de φ10-26 mm.
Cómo elegir un molino de tubos estructurales
Compare su OD y pared con la ventana ZY20 de φ10-26mm y 0.4-1.5mm, define la rectitud y redondez que necesita el montaje, luego confirme HR,CR o bobina galvanizada y suministro de servicios antes de la instalación.
Instalación, apoyo y servicio postventa
El ZY20 se envía como un paquete llave en mano con diseño y dibujos de fundación para que pueda preparar el sitio antes de la entrega.,Una garantía de un año con el apoyo de repuestos protege la inversión, y debido a que la línea acepta HR, CR y bobina galvanizada,puede adaptarse a los costos cambiantes de los materiales y la demanda del mercado sin necesidad de re-herramientas.
Preguntas frecuentes sobre el molino de tubos estructurales ZY20
¿Qué tan recto es el tubo terminado?
La cabeza de Turk de 4 rodillos endereza la sección delante de la sierra voladora para piezas cuadradas listas para el montaje.
¿La soldadura adelgaza la pared?
No guía de costura positiva más soldadura por compresión mantiene la fusión completa sin adelgazamiento local de la pared.
¿Qué secciones puede correr?
tubo redondo de φ10-26mm; el diseño del paso se puede discutir para su perfil específico.
