Problemas de superficie y tolerancia en la producción de tubos para muebles
Los compradores de tubos para muebles rechazan piezas que presentan cordón de soldadura visible, rayones o desviaciones del diámetro exterior superiores a ±0,1 mm, ya que el cromado y el recubrimiento en polvo magnifican cada defecto superficial. Los molinos que procesan fleje delgado de 0,4-1,5 mm a través de un paso convencional acumulan rápidamente ovalidad, residuos de costura y marcas en los bordes que fallan en la inspección de galvanizado.
Por qué los tubos delgados para muebles pierden calidad superficial
El fleje delgado carece de la rigidez necesaria para resistir el pandeo del borde dentro de un paso de radio único, y la rebaba exterior sobrante junto con el enfriamiento desigual dejan una costura rugosa y un cuerpo fuera de redondez. Sin un control positivo de la costura, la soldadura se desplaza y un eje de rodillo blando permite que las dimensiones se desvíen, por lo que la calidad del acabado se degrada mucho antes de que el juego de rodillos deba ser reemplazado.

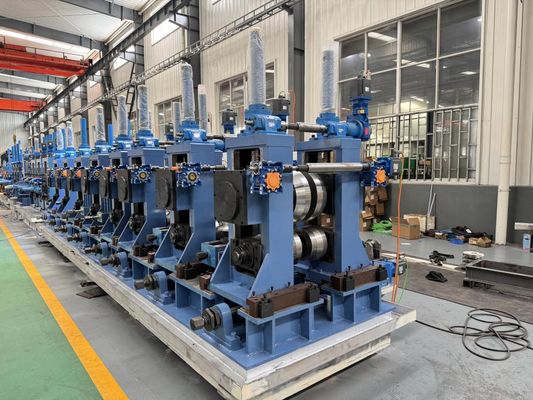

La solución del molino de tubos para muebles ZY20
Un nivelador de precisión de siete rodillos alimenta el fleje plano en un paso de doble radio con 5 soportes de conformado en bruto y 3 soportes de acabado, de modo que el borde entra en la soldadura sin ondas ni marcas.

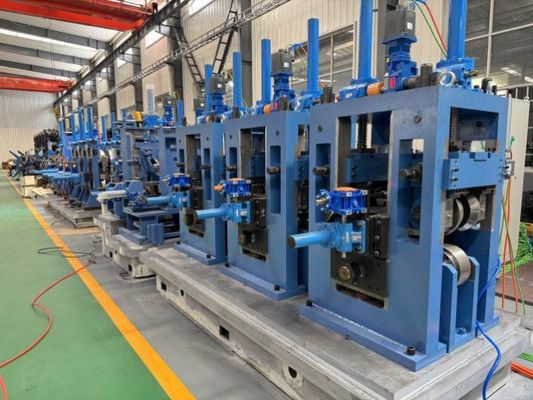

Una unidad automática de rebaba exterior elimina el cordón, y un tren de dimensionamiento de 6 horizontales + 6 verticales con un cabezal Turk de 4 rodillos endereza el tubo a una redondez estable para un galvanizado uniforme.
La línea procesa bobinas HR, CR y galvanizadas a hasta 90 m/min a través de un soldador de alta frecuencia de estado sólido de 100 kW, con ejes de rodillo endurecidos 42CrMo que mantienen la tolerancia durante largas campañas.
Especificaciones técnicas del molino de tubos ZY20
| Parámetro | Especificación |
|---|
| Diámetro exterior del tubo | φ10–26 mm |
| Espesor de pared | 0,4–1,5 mm |
| Velocidad de producción nominal | hasta 90 m/min |
| Materia prima | Acero bajo en carbono HR / CR, acero galvanizado |
| Potencia del soldador de alta frecuencia | Estado sólido de 100 kW |
| Soportes de conformado | 5 en bruto + 3 de acabado |
| Soportes de dimensionamiento | 6 horizontales + 6 verticales |
| Rodillos niveladores | Nivelador de precisión de 7 rodillos |
| Longitud de corte / precisión | 4–8 m, ±3 mm |
| Flujo de refrigerante | ≥10 t/h pulverización + piscina de desbordamiento |
| Material del eje del rodillo | 42CrMo templado y revenido + endurecido por alta frecuencia |

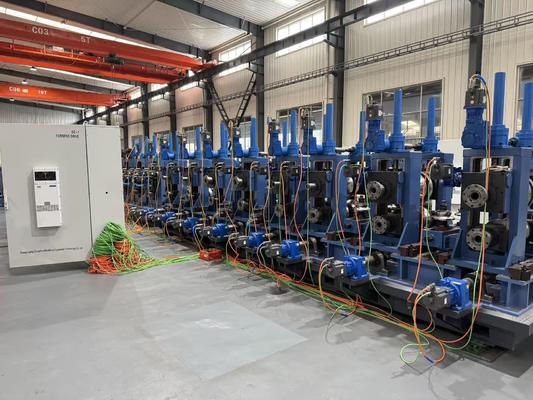

Proceso de producción continua completo
Cada ZY20 funciona con un flujo continuo desde la bobina hasta el tubo cortado terminado. Un desenrollador alimenta el fleje a través de un nivelador de precisión de 7 rodillos que elimina la curvatura de la bobina, luego el conformado de doble radio lo moldea en 5 soportes en bruto y 3 de acabado sin ondas en los bordes. Un soldador de alta frecuencia de estado sólido de 100 kW fusiona la costura bajo presión de apriete con una guía de costura dedicada, y una unidad automática de rebaba exterior elimina el cordón inmediatamente. El enfriamiento por pulverización de ≥10 t/h más piscina de desbordamiento fija la forma, el tren de dimensionamiento de 6 horizontales + 6 verticales establece el diámetro, y un cabezal Turk de 4 rodillos endereza el tubo antes de que la sierra volante de microcomputadora corte longitudes de 4–8 m con una precisión de ±3 mm. Los soportes protegidos contra sobrecargas y los ejes endurecidos 42CrMo mantienen toda la línea estable durante largas tiradas.
Dónde se aplica el molino de tubos para muebles ZY20
Marcos de mesas y sillas, estanterías, montantes de estanterías, marcos de carritos y otros tubos para muebles cromados o con recubrimiento en polvo en φ10-26 mm y pared de 0,4-1,5 mm.
Cómo seleccionar un molino de tubos para muebles
Confirme su ventana de diámetro exterior y pared, luego especifique el acabado superficial que exige su línea de galvanizado y la redondez requerida. Ajuste la velocidad a la producción posterior y verifique la bobina HR, CR o galvanizada para que el soldador y la capacidad de enfriamiento se ajusten antes de dimensionar los servicios públicos.
Instalación, soporte y posventa

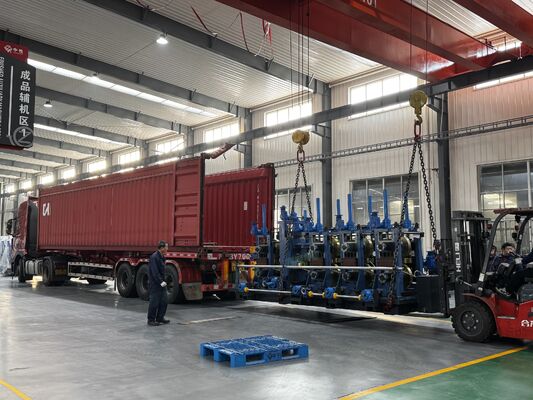

El ZY20 se envía como un paquete llave en mano con planos de distribución y cimentación para que pueda preparar el sitio antes de la entrega. La instalación y puesta en marcha in situ dirigidas por ingenieros llevan la línea a la producción nominal, con capacitación del operador para entregar un molino en funcionamiento. Una garantía de un año con soporte de repuestos protege la inversión, y dado que la línea acepta bobinas HR, CR y galvanizadas, puede adaptarse a los costos cambiantes de los materiales y la demanda del mercado sin reequipar.
Preguntas frecuentes sobre el molino de tubos para muebles ZY20
¿Qué calidad de superficie puedo esperar para el cromado?
La eliminación automática de rebabas exteriores más el dimensionamiento 6+6 y el enderezamiento con cabezal Turk producen un cuerpo liso y redondo que minimiza el retrabajo antes del galvanizado.
¿Puede el ZY20 mantener la tolerancia de los tubos para muebles?
Sí, los ejes de rodillo endurecidos 42CrMo y el conformado de doble radio mantienen la desviación del diámetro exterior ajustada durante largas tiradas.
¿Qué materiales puede conformar?
Bobina de acero bajo en carbono laminado en caliente, laminado en frío y galvanizado de 0,4-1,5 mm de espesor de pared.
