Problema
Si el cierre final del tubo se realiza de forma imprecisa, los bordes de soldadura se encuentran en un ángulo incorrecto o con una separación inadecuada, lo que produce costuras descentradas, penetración deficiente y tubos ovalados.
Causa
Los últimos pases de conformado determinan la geometría del borde de soldadura, por lo que cualquier sobrepaso o subpaso en ese punto no puede ser corregido por el soldador y se manifiesta directamente como defectos en la costura.
Solución

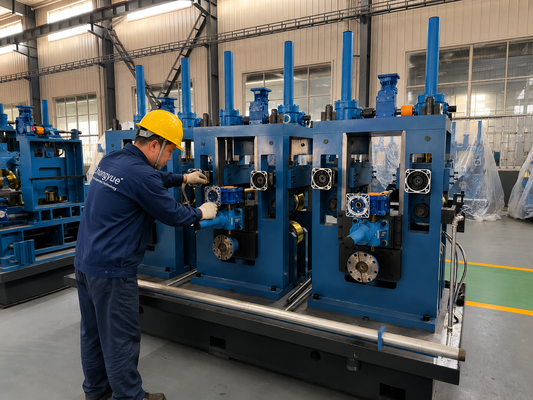

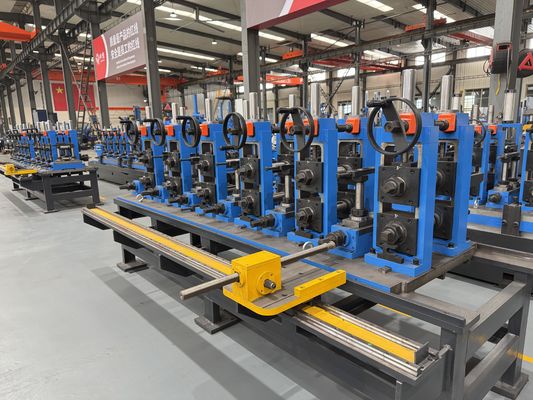

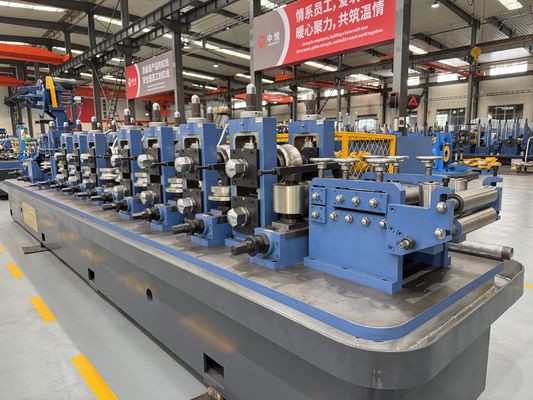

La ZY16 finaliza el conformado en tres soportes de precisión que establecen la separación exacta del borde y el ángulo de aproximación antes del punto de soldadura. El control fino de la separación proporciona al soldador de alta frecuencia una condición de borde consistente, produciendo una costura centrada y completamente fusionada en tubos de Φ8-18 mm, con la redondez fijada antes de la soldadura.
Datos de Ingeniería Clave
- Tres soportes de ajuste fino establecen la separación final del borde de soldadura.
- Controla el ángulo de aproximación del borde para una costura centrada y completamente fusionada.
- Fija la redondez antes del punto de soldadura de alta frecuencia.
- Funciona con la etapa de conformado aproximado para un control de rango completo de Φ8-18 mm.
| Parámetro | Especificación |
|---|
| Modelo de Molino | ZY16 |
| Rango de Diámetro Exterior del Tubo | Φ8-18 mm |
| Espesor de Pared | 0.4-1.0 mm |
| Rango de Ancho de Tira | 25-57 mm |
| Velocidad Máxima de Línea | 90 m/min |
| Potencia del Soldador de Alta Frecuencia | 100 kW de Alta Frecuencia de Estado Sólido |
| Material de la Tira | Acero Laminado en Caliente / Laminado en Frío / Galvanizado |
| Desenrollador | Neumático de Doble Mandril, Capacidad de Bobina de 1.5 Toneladas |
| Acumulador | Caja de Alta Velocidad de 200 m/min |
| Nivelación de Tira | Unidad de Nivelación de Siete Rodillos |
| Soportes de Conformado | 5 Soportes de Conformado Aproximado + 3 Soportes de Precisión |
| Geometría de Rodillos | Rodillos de Conformado de Doble Radio |
| Ejes de Rodillos | Acero de Aleación de Alta Resistencia 42CrMo |
| Seguridad | Protección contra Sobrecarga del Soporte de Conformado |
Rendimiento y Calidad
Tres soportes de precisión establecen la separación y el ángulo del borde de soldadura finales, por lo que el soldador de alta frecuencia ve una condición de borde consistente. Esto produce una costura centrada y completamente fusionada y fija la redondez antes de la soldadura, razón por la cual la ZY16 mantiene especificaciones estrictas en tubos de precisión de Φ8-18 mm.
Aplicación
Para tubos de Φ8-18 mm donde la rectitud y la penetración de la costura de soldadura son críticas, incluyendo tubos de precisión, de pared delgada y recubiertos.
Guía de Selección
Elija esta configuración cuando la consistencia de la soldadura sea su principal requisito. Los tres soportes de precisión trabajan con los cinco soportes de conformado aproximado para mantener la separación de soldadura dentro de la tolerancia en todo el rango de Φ8-18 mm.
Escenarios de Aplicación
Tubos mecánicos de precisión, tubos de pared delgada con especificaciones de soldadura estrictas y tubos galvanizados donde una costura limpia y centrada es esencial.
Preguntas Frecuentes
P1. ¿Qué controla la etapa de precisión?
Establece la separación final del borde de soldadura y el ángulo de aproximación para que el soldador de alta frecuencia vea una condición de borde consistente para una costura centrada.
P2. ¿Por qué tres soportes de precisión?
Tres soportes de ajuste fino proporcionan el control necesario para mantener la separación de soldadura ajustada sin cerrar excesivamente el tubo.
P3. ¿Corrige una mala etapa de conformado aproximado?
No, las dos etapas trabajan juntas; se requiere un conformado aproximado adecuado para que la etapa de precisión finalice correctamente.
P4. ¿Cómo se establece la separación de soldadura?
Los rodillos de precisión se perfilan y ajustan por tamaño para que los bordes se encuentren con la separación y el ángulo correctos para su diámetro exterior y pared.
P5. ¿Cómo sé que la separación de soldadura está bien establecida?
Los soportes de precisión se configuran por tamaño durante la puesta en marcha, y usted verifica con la costura centrada y completamente fusionada en sus primeras bobinas de producción.
P6. ¿Puedo ajustar los soportes de precisión durante una ejecución?
Es posible un ajuste fino menor, pero los cambios importantes de separación se realizan en la configuración de la herramienta; los soportes están diseñados para configuraciones estables y repetibles.
