Problema
La banda laminada en frío es lisa y precisa, pero cualquier rasguño, daño en el borde o sobreformado durante la fabricación del tubo se muestra inmediatamente en el tubo terminado y destruye la calidad de la superficie por la que el cliente pagó.
Causa
La banda CR tiene una tolerancia de calibre delgada pero también una superficie blanda y fácil de marcar; la presión excesiva de los rodillos o los pases desalineados crean rayones y ondulaciones, mientras que los rodillos sucios o desgastados transfieren marcas a la superficie brillante.
Solución
La ZY16 utiliza rodillos de doble radio y conformado escalonado para aplicar una presión gradual y uniforme, evitando marcas en la superficie de la banda CR. El control preciso del espacio preserva el calibre ajustado de la CR a través de la soldadura, entregando un tubo limpio y de alto acabado de Φ8-18 mm, y el enderezador se ajusta suavemente para no volver a marcar la superficie brillante.
Datos Clave de Ingeniería
- Los rodillos de doble radio aplican presión gradual para evitar marcas en la superficie.
- El control preciso del espacio preserva la tolerancia de calibre ajustada de la banda CR.
- El ajuste suave del enderezador protege la superficie brillante de la CR.
- Entrega tubos de alto acabado para uso en muebles y decoración.
| Parámetro | Especificación |
|---|

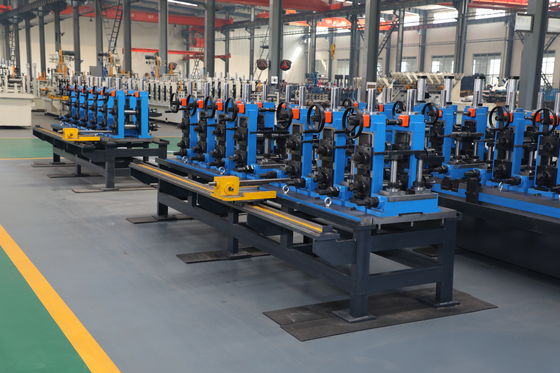

| Modelo de Laminador | ZY16 |
| Rango de Diámetro Exterior del Tubo | Φ8-18 mm |
| Espesor de Pared | 0.4-1.0 mm |
| Rango de Ancho de Banda | 25-57 mm |
| Velocidad Máxima de Línea | 90 m/min |
| Potencia del Soldador HF | 100 kW de Estado Sólido de Alta Frecuencia |
| Material de la Banda | Acero Laminado en Caliente / Laminado en Frío / Galvanizado |
| Desenrollador | Neumático de Doble Mandril, Capacidad de Bobina de 1.5 Toneladas |
| Acumulador | Caja de Alta Velocidad de 200 m/min |
| Enderezado de Banda | Unidad de Enderezado de Siete Rodillos |
| Soportes de Conformado | 5 Soportes de Desbaste + 3 Soportes de Precisión |
| Geometría de Rodillos | Rodillos de Conformado de Doble Radio |
| Ejes de Rodillos | Acero de Aleación de Alta Resistencia 42CrMo |
| Seguridad | Protección contra Sobrecarga del Soporte de Conformado |
Rendimiento y Calidad
En banda laminada en frío, la ZY16 preserva la calidad de la superficie porque los rodillos de doble radio aplican presión gradual y los espacios se ajustan a la tolerancia de CR. El resultado es un tubo brillante y sin rayones de Φ8-18 mm que cumple con los estándares para muebles y decoración directamente de la línea, con un pulido mínimo posterior.
Aplicación
Para tubos de precisión y acabado brillante a partir de banda laminada en frío, incluyendo tubos para muebles, electrodomésticos, automoción y decoración donde la calidad de la superficie es un punto de venta.
Guía de Selección
Elija este laminador cuando trabaje con banda laminada en frío y necesite tubos brillantes y sin rayones. Mantenga el enderezador y los rodillos limpios y sin rebabas, y confirme el calibre de la banda para que los espacios se ajusten a la tolerancia de CR.
Escenarios de Aplicación
Tubos brillantes para muebles, tubos para marcos de electrodomésticos, tubos decorativos y de exhibición, y tubos de precisión para automoción producidos a partir de bobinas laminadas en frío.
Preguntas Frecuentes
P1. ¿La ZY16 rayará mi banda laminada en frío?
Los rodillos de doble radio y el conformado escalonado aplican presión gradual, y el control preciso del espacio evita el sobreformado que marca la superficie de CR, por lo que los rayones se minimizan.
P2. ¿Se necesitan herramientas especiales para la banda laminada en frío?
Los espacios y la presión se ajustan para la tolerancia de calibre de CR; especifique material laminado en frío al realizar el pedido para que las herramientas se ajusten correctamente para la superficie brillante.
P3. ¿Puedo producir tubos de acabado brillante directamente?
Sí, la línea es adecuada para tubos de CR con acabado brillante; el pulido final es opcional posteriormente dependiendo de su objetivo de acabado.
P4. ¿Cómo mantengo limpia la superficie de CR durante el conformado?
Mantenga el enderezador y los rodillos limpios y sin rebabas, y revise regularmente el estado de los rodillos, ya que los rodillos desgastados o sucios son la principal fuente de marcas.
P5. ¿Puedo omitir el pulido en tubos de CR?
En muchos casos sí, porque la ZY16 evita las marcas en la superficie durante el conformado, por lo que el tubo sale con una superficie limpia y brillante lista para usar.
P6. ¿El laminador necesita una base especial?
Sí, se requiere una base de hormigón nivelada dimensionada para la línea; proporcionamos los planos de diseño y cimentación con el pedido.
