Problema
La producción de tubos de pared delgada de 0.4-1.0 mm causa dos fallos en los molinos ordinarios. La soldadura se quema porque la entrada de calor es demasiado alta, o se abre porque los bordes de la tira pierden alineación antes de encontrarse en el punto de soldadura, dejando soldaduras frías y costuras divididas.
Causa
La tira delgada tiene baja masa térmica, por lo que el exceso de energía de soldadura derrite instantáneamente la pared. Al mismo tiempo, los bordes delgados se deforman fácilmente por la presión de conformado, y cualquier fluctuación de velocidad o tensión ensancha la brecha de soldadura y produce una soldadura abierta o fría a lo largo de la costura.
Solución

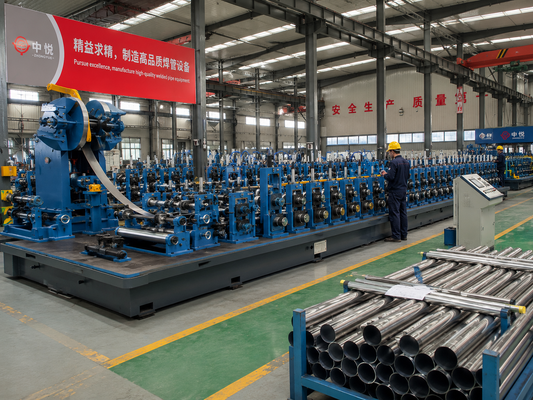

El ZY16 combina un soldador HF de estado sólido de 100 kW con un acumulador de 200 m/min que alimenta la tira a tensión constante. La salida de estado sólido proporciona una respuesta de potencia rápida y precisa, por lo que el calor de soldadura sigue la velocidad de línea y se mantiene justo lo suficiente para forjar los bordes de 0.4-1.0 mm sin quemarse. La tensión estable mantiene la brecha de soldadura cerrada, por lo que la costura se fusiona completamente a través de la pared delgada.
Datos de ingeniería clave
- El rango de pared de 0.4-1.0 mm es la ventana optimizada de calibre delgado del molino.
- El soldador HF de estado sólido de 100 kW modula la potencia con la velocidad de línea.
- El acumulador de 200 m/min mantiene una tensión constante para mantener estable la brecha de soldadura.
- El conformado gradual protege los bordes delgados de la tensión y el adelgazamiento.
| Parámetro | Especificación |
|---|
| Modelo de molino | ZY16 |
| Rango de OD del tubo | Φ8-18 mm |
| Espesor de pared | 0.4-1.0 mm |
| Rango de ancho de tira | 25-57 mm |
| Velocidad máxima de línea | 90 m/min |
| Potencia del soldador HF | 100 kW de alta frecuencia de estado sólido |
| Material de la tira | Acero laminado en caliente / laminado en frío / galvanizado |
| Desenrollador | Neumático de doble mandril, capacidad de bobina de 1.5 toneladas |
| Acumulador | Jaula de alta velocidad de 200 m/min |
| Nivelación de tira | Unidad de nivelación de siete rodillos |

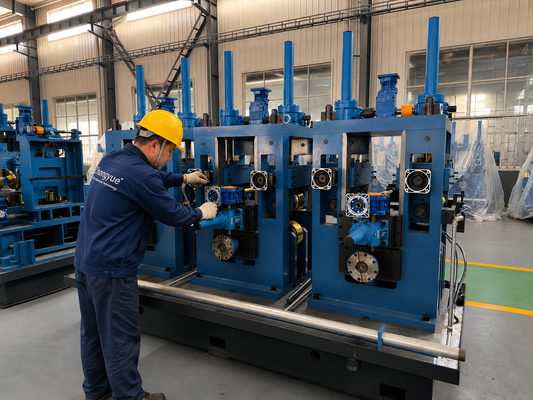

| Soportes de conformado | 5 soportes de desbaste + 3 soportes de precisión |
| Geometría de rodillos | Rodillos de conformado de doble radio |
| Ejes de rodillos | Acero aleado de alta resistencia 42CrMo |
| Seguridad | Protección contra sobrecarga del soporte de conformado |
Rendimiento y calidad
La capacidad de pared delgada está respaldada por un control de potencia y tensión coordinado. El soldador de estado sólido ajusta la salida de calor a medida que cambian la velocidad, mientras que el acumulador mantiene la tensión de la tira constante, por lo que los tubos de 0.4-1.0 mm se sueldan limpiamente sin los rechazos por quemado o soldadura fría que plagan las producciones de calibre ligero, manteniendo bajos los desechos.
Aplicación
Ideal para tubos de calibre ligero en marcos de muebles, barras de cortina, soportes de exhibición, conductos de cables y componentes automotrices de pared delgada donde el bajo peso y la apariencia limpia de la soldadura son importantes.
Guía de selección
Elija este molino cuando el espesor de la pared sea de 0.4-1.0 mm. Para paredes superiores a 1.0 mm, se necesita mayor potencia y soportes de conformado más pesados; confirme su pared mínima antes de pedir rodillos, ya que una configuración de 0.4 mm difiere de una configuración de 1.0 mm en la brecha de los rodillos.
Escenarios de aplicación
Tubos de muebles redondos y cuadrados de pared delgada, conductos eléctricos y tubos estructurales ligeros para estanterías y accesorios de punto de venta.
Preguntas frecuentes
P1. ¿Puede el ZY16 soldar una pared de 0.4 mm sin quemarse?
Sí, el soldador HF de estado sólido de 100 kW modula la potencia con la velocidad de línea, manteniendo la entrada de calor igualada a la tira delgada para evitar quemaduras, y el acumulador de tensión constante mantiene estable la brecha de soldadura.
P2. ¿Por qué los tubos de pared delgada obtienen soldaduras frías?
El ensanchamiento de la brecha de los bordes debido a fluctuaciones de tensión o velocidad es la causa principal; el acumulador de 200 m/min mantiene la tensión de la tira constante para mantener cerrada la brecha de soldadura, por lo que los bordes se fusionan de manera consistente.
P3. ¿Para qué rango de pared está diseñado el ZY16?
0.4-1.0 mm. Operar paredes por debajo de 0.4 mm o por encima de 1.0 mm cae fuera de la ventana optimizada de conformado y soldadura del molino y requeriría herramientas diferentes.
P4. ¿Necesito rodillos separados para 0.4 mm y 1.0 mm?
Sí, las brechas y los perfiles de los rodillos difieren entre los dos extremos del rango, por lo que dimensionamos las herramientas a su espesor de pared específico.
P5. ¿Cuál es la causa principal de los desechos de pared delgada?
Quemaduras por exceso de calor y soldaduras frías por una brecha inestable; el ZY16 controla ambos con potencia igualada a la velocidad y alimentación a tensión constante.
P6. ¿Puede el ZY16 producir tubos cuadrados y rectangulares?
Con las herramientas de rodillos apropiadas, el molino puede conformar perfiles cuadrados y rectangulares en el rango equivalente de Φ8-18 mm; confirme su sección transversal al realizar el pedido.
