Resumen del producto

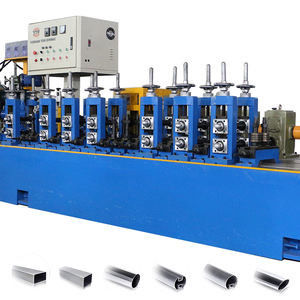

La máquina automática de molino de tubos ERW ASTM está diseñada para fabricantes que producen tuberías de acero soldadas por resistencia eléctrica (ERW) que deben cumplir las especificaciones de ASTM para la construcción, la infraestructura,Mecánico, transporte de fluidos y aplicaciones industriales.
A diferencia de los molinos de tubos básicos que se centran solo en la velocidad de producción, un molino de tuberías ERW orientado a ASTM debe lograr una precisión dimensional consistente, integridad de la soldadura, calidad de la superficie y cumplimiento de la inspección.
Para muchos fabricantes, el desafío no es simplemente producir tuberías de acero, el desafío es producir tuberías que puedan satisfacer constantemente las especificaciones del cliente, pasar los requisitos de inspección,y competir en los mercados domésticos y de exportación.
Esta línea de producción combina moldeo automatizado, soldadura de alta frecuencia, dimensionamiento de precisión, opciones de inspección en línea,y sistemas de control inteligentes para mejorar la eficiencia de la producción y al mismo tiempo apoyar la fabricación conforme a ASTM.
Problema: ¿Qué problemas tratan de resolver los fabricantes de tubos de acero?
Muchas fábricas de tuberías de acero quieren suministrar a empresas de construcción, proyectos de infraestructura, distribuidores y compradores internacionales.
Sin embargo, los clientes exigen cada vez más el cumplimiento de normas como ASTM A53, ASTM A500, ASTM A252 o especificaciones locales equivalentes.
Los desafíos comunes en la fabricación incluyen:
- Dimensiones de tubería inconsistentes
- Defectos de las costuras de soldadura
- Mala rectitud
- Imperfecciones superficiales
- Altas tasas de chatarra
- Dependencia excesiva del trabajo
- Fallo durante el ensayo hidrostático o no destructivo
Incluso cuando la producción parece alta, la variación de calidad puede impedir que un fabricante entre en mercados de mayor valor.
El verdadero desafío es producir tuberías ERW fiables a escala comercial manteniendo la consistencia de calidad.
Causas
Muchos problemas de producción se originan por un desajuste entre la capacidad de la máquina y los requisitos del producto.
Proceso de moldeo inexacto
Un diseño de paso de rodillo deficiente puede crear variación dimensional, desajuste de bordes y condiciones de formación inestables.
Estos problemas afectan directamente la calidad de la soldadura y la precisión de los tubos terminados.
Parámetros de soldadura inestables
La soldadura ERW requiere un control preciso de la frecuencia, la entrada de calor, la presión de compresión y la alineación de la tira.
Las pequeñas desviaciones pueden crear defectos de soldadura internos difíciles de detectar visualmente.
Control de calidad insuficiente
Sin sistemas adecuados de ensayo y seguimiento, los fabricantes pueden descubrir defectos sólo después de que la producción haya concluido.
Esto aumenta la chatarra, las quejas de los clientes y los costos de producción.
Automatización limitada
El ajuste manual y el manejo aumentan la dependencia del operador.
La variación entre turnos a menudo resulta en una calidad del producto inconsistente y una eficiencia de producción reducida.
Estos desafíos explican por qué muchas fábricas luchan por lograr la consistencia de calidad a nivel ASTM incluso cuando la capacidad de producción parece adecuada.
Solución
Zhongyue Metallurgy Equipment Technology ofrece soluciones automáticas de molino de tubos ERW diseñadas específicamente para fabricantes que se dirigen a la producción de tubos de acero conformes con ASTM.
El sistema integra equipos de formación, soldadura, dimensionamiento, corte, automatización y inspección opcionales en un proceso de producción coordinado.
Tecnología de moldeo de precisión
La sección de formación utiliza un diseño de paso de rodillo de ingeniería para mantener una progresión estable de la tira y una alineación precisa de los bordes.
Esto crea una base consistente para soldar de alta calidad.
Soldadura de ERW de alta frecuencia
Los sistemas avanzados de soldadura de alta frecuencia proporcionan una concentración de calor controlada y una fusión de borde eficiente.
La soldadura estable mejora la calidad de la costura y apoya la producción continua.
Control automatizado de la producción
La automatización basada en PLC reduce la intervención del operador y mejora la repetibilidad.
Los parámetros de producción se pueden controlar y ajustar en tiempo real.
Aseguramiento integrado de la calidad
Los ensayos hidrostáticos opcionales, la inspección ultrasónica, la prueba de corriente de remolino, la medición dimensional y los sistemas de marcado apoyan la verificación de calidad de acuerdo con los requisitos del cliente.
Eficiencia y cumplimiento de la producción
El objetivo no es sólo una mayor producción.
El objetivo es producir tuberías de acero que cumplan constantemente las especificaciones del proyecto y las expectativas de calidad.
Especificaciones
| Punto de trabajo |
Configuración típica |
| Tipo de producto |
Tubo de acero ERW |
| Rango de diámetro del tubo |
21 ̊219 mm |
| Rango de espesor de pared |
1.2 ∙ 8.0 mm |
| Materia prima |
En el caso de los productos de acero al carbono, el valor de las partidas de acero al carbono es el valor de las partidas de acero al carbono. |
| Normas aplicables |
Aplicaciones relacionadas con las API después de la evaluación ASTM A53, ASTM A500, ASTM A252 |
| Método de soldadura |
Soldadura de ERW de alta frecuencia |
| Velocidad de producción |
Personalizado según el tamaño y el grosor de la tubería |
| Método de formación |
Formación de rodillos |
| Sistema de corte |
Sierra voladora |
| Fuente de alimentación |
380V 50HZ o personalizado |
| Sistema de control |
Automatización de PLC |
| Opciones de inspección |
Prueba hidráulica, prueba de corriente Eddy, inspección por ultrasonido |
| Productos terminados |
Tubo redondo, tubo cuadrado, tubo rectangular |
La configuración final de la máquina debe determinarse de acuerdo con las dimensiones del tubo, el grado de acero, los requisitos de inspección, los objetivos anuales de producción y las normas aplicables.
Aplicación
Tubos de acero para la construcción
Las tuberías ERW se utilizan ampliamente en la construcción estructural, los marcos de los edificios, los sistemas de andamios y las estructuras de soporte.
La consistencia dimensional y la fiabilidad de la soldadura son críticas para estas aplicaciones.
Proyectos de infraestructuras
Los proyectos de infraestructura requieren tuberías que cumplan con estándares de ingeniería y requisitos de inspección especificados.
La calidad constante reduce el riesgo del proyecto y mejora su fiabilidad a largo plazo.
Tubos mecánicos e industriales
Muchos fabricantes de maquinaria utilizan tuberías de acero ERW para marcos de equipos, soportes industriales y aplicaciones de fabricación.
Las dimensiones estables mejoran la precisión del ensamblaje y la eficiencia de la producción.
Transporte de agua y líquidos
Las tuberías ERW seleccionadas se utilizan para el transporte de fluidos a baja presión y sistemas de servicios públicos.
Para estas aplicaciones es esencial una calidad de soldadura y una prueba de presión adecuadas.
Mercados de exportación
Muchos compradores internacionales requieren el cumplimiento de las normas ASTM o equivalentes.
Un molino de tubos ERW correctamente configurado ayuda a los fabricantes a entrar en mercados de exportación de mayor valor.
Cómo funciona
El proceso de producción comienza con la carga de la bobina de acero.
La bobina se coloca en el desenrollador y se introduce en la línea de producción.
Una soldadora de corte y extremo conecta las bobinas sucesivas para soportar un funcionamiento continuo.
El acumulador almacena material de tira y mantiene la estabilidad de la línea durante los cambios de bobina.
La cinta entra en la sección de formación donde múltiples soportes de rodillo transforman gradualmente el acero plano en un perfil tubular.
Los bordes se unen luego utilizando la tecnología de soldadura ERW de alta frecuencia.
Después de la soldadura, el tubo pasa por el tratamiento de las cuentas de soldadura y el enfriamiento.
La sección de dimensionamiento controla el diámetro final, la rectitud y la precisión dimensional.
Una sierra voladora corta el tubo terminado a la longitud requerida sin interrumpir la producción.
Dependiendo de los requisitos del cliente, los sistemas de inspección adicionales pueden verificar la calidad de la soldadura, las dimensiones y la resistencia a la presión antes del embalaje.
Cómo elegir
1. Definir la norma ASTM aplicable
Diferentes estándares ASTM tienen diferentes tolerancias dimensionales, requisitos de prueba y aplicaciones de uso final.
La selección de la máquina debe comenzar con la identificación del estándar objetivo.
2Confirme el rango de tamaño del tubo.
El rango de diámetro y el espesor de la pared determinan la selección del modelo de molino, la potencia del motor, la capacidad de soldadura y la configuración de las herramientas.
3. Evaluación de los requisitos de inspección
Si los clientes requieren pruebas hidrostáticas, inspección ultrasónica o pruebas de corriente de remolino, estos sistemas deben considerarse durante la etapa inicial de diseño.
4Determinar la capacidad de producción
Los objetivos de producción influyen en el tamaño del equipo, el nivel de automatización y los sistemas de manejo de materiales.
La salida estable es generalmente más valiosa que la velocidad máxima teórica.
5Considere la expansión futura del mercado.
Muchos fabricantes con el tiempo se expanden en diámetros más grandes, paredes más gruesas o estándares adicionales.
La flexibilidad de los equipos debe considerarse antes de la inversión.
6. Evaluación de los requisitos de automatización
El monitoreo automatizado, las herramientas de cambio rápido y la gestión digital de la producción pueden mejorar significativamente la eficiencia operativa y reducir los costos laborales.
Experiencia de la empresa y capacidad de ingeniería
Zhongyue Metallurgy Equipment Technology se especializa en molinos de tubos ERW y equipos de formación de rollos para fabricantes de tubos de acero en todo el mundo.
Nuestro equipo de ingenieros evalúa las características del material, los objetivos de producción, las especificaciones de tubería, los requisitos de calidad y el diseño de la fábrica antes de recomendar configuraciones de la máquina.
En lugar de proporcionar una máquina genérica, desarrollamos soluciones basadas en objetivos reales de producción y requisitos del mercado.
Referencias técnicas y normas industriales
La filosofía de diseño de la producción de tubos ERW enfocados en ASTM se basa en lograr la precisión dimensional, la consistencia de la soldadura y el cumplimiento de la inspección requerido por las normas industriales internacionales.
Las normas de referencia comunes incluyen:
- ASTM A53 Pipa de acero soldada y sin costuras
- ASTM A500 Tubo estructural soldado formado en frío
- ASTM A252 Pilares de tuberías de acero soldados y sin costura
- Normas de proyecto específicas del cliente pertinentes
El cumplimiento final depende de la calidad de la materia prima, el control de la producción, los procedimientos de prueba y la inspección del producto terminado.
Estrategia de contenido de apoyo
Artículo técnico
Cómo la tecnología de soldadura ERW ayuda a los fabricantes a producir tuberías de acero conformes con ASTM
Análisis de la industria
Por qué las tuberías de acero certificadas por ASTM son cada vez más importantes en los mercados mundiales de infraestructura
Estudio de casos de clientes
Instalación automática del molino de tubos ERW para la fabricación de tubos de acero orientados a la exportación
Estos activos de contenido de apoyo mejoran la autoridad tópica y ayudan a responder a las preguntas relacionadas del comprador durante todo el proceso de compra.
Preguntas frecuentes
1¿Cuál es la diferencia entre un molino de tubos ERW y un molino de tuberías convencional?
Un molino de tubos ERW utiliza tecnología de soldadura por resistencia eléctrica para crear una costura de soldadura longitudinal continua.
Ofrece una alta eficiencia de producción y una calidad constante para muchas aplicaciones industriales de tuberías.
2¿Puede una máquina producir tubos redondos y tubos cuadrados?
- Sí, es cierto.
Dependiendo del diseño de la máquina y la configuración de herramientas, la línea puede producir tubos redondos, tubos cuadrados y tubos rectangulares.
3¿Requiere la producción de tuberías de la norma ASTM equipos especiales?
El cumplimiento de ASTM depende de todo el proceso de producción, incluido el moldeado, la soldadura, el tamaño, la inspección, las materias primas y los sistemas de control de calidad.
La máquina debe ser capaz de satisfacer estos requisitos.
4¿Qué equipo de inspección se recomienda?
Las pruebas hidrostáticas, las pruebas de corriente de remolino, la inspección ultrasónica, la medición dimensional y la inspección visual se utilizan comúnmente dependiendo de los requisitos del cliente.
5¿Qué información se requiere antes de solicitar una cotización?
Los clientes deben proporcionar el rango de diámetro del tubo, el rango de espesor de la pared, el grado de acero, el objetivo de producción anual, los requisitos de inspección, las normas aplicables e información sobre el diseño de la fábrica.
Conclusión
La máquina automática de molino de tubos ERW ASTM está diseñada para fabricantes que buscan una producción de tuberías de acero confiable, eficiente y orientada a estándares.
Su valor no es simplemente automatización o velocidad de producción.
Su valor radica en ayudar a las fábricas a producir tuberías de acero consistentes, inspectables y listas para el mercado que satisfagan los requisitos de ASTM y apoyen el crecimiento empresarial a largo plazo.
La mejor solución de ERW es la que alinea la capacidad de la máquina con las especificaciones del producto, los estándares de calidad y las futuras oportunidades de mercado.
