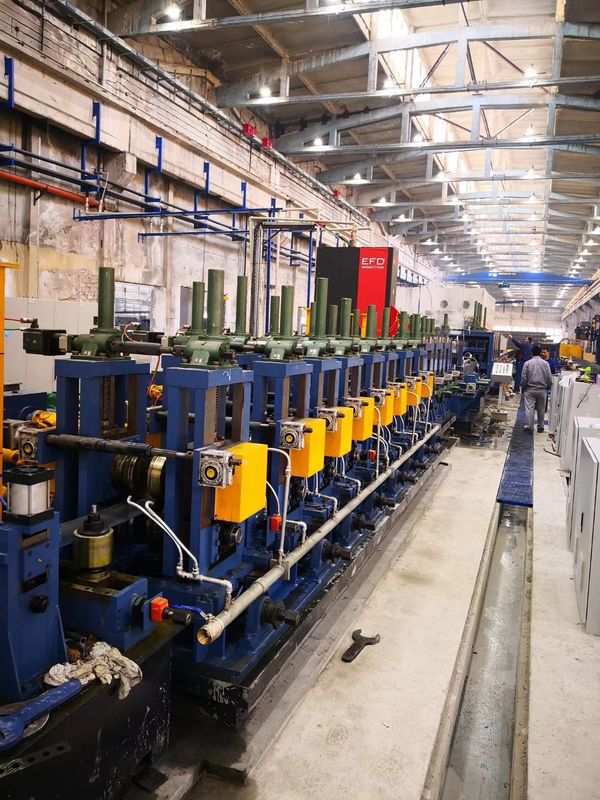

Molino de tubos soldado de forma cuadrada de rodadura en frío Estructura rígida

Resumen Técnico:

La línea de fabricación de tubos soldados de alta frecuencia ZY80 para la formación directa de tubos está diseñada para producir tubos cuadrados y rectangulares con un tamaño de □40×40 – □80×80 mm, y un espesor de pared del tubo de 1,6 mm – 4,0 mm.

Formación directa de tubos cuadrados o rectangulares: La formación en jaula lineal para tubos cuadrados y rectangulares, puede llevar a cabo la operación de cambio de formación en muy poco tiempo y sin necesidad de reemplazar los rodillos.

Ventajas de la línea: funcionamiento totalmente automático, fácil ajuste, buena calidad de la costura de soldadura. Estructura de la máquina rígida. Fácil operación y mantenimiento.

Se puede proporcionar asistencia técnica para la producción, el control de calidad y el mantenimiento mediante la formación de los operadores y la documentación junto con el suministro de la máquina, lo cual es esencial para garantizar la máxima calidad de los tubos y la productividad.

Información básica

1. Materia prima

Materia prima: Acero al carbono, bobinas de banda precortada laminadas en frío o en caliente

Límite elástico: Máx. 350 MPa

Ancho de la bobina: 150 mm – 320 mm

Diámetro exterior de la bobina: 1300 mm – 2200 mm

Diámetro interior de la bobina: 508 mm - 610 mm - 760 mm

Peso de la bobina: Máx. 8 toneladas

2. Productos terminados

Tubo cuadrado: Mín. 40 mm x 40 mm, máx. 80 mm x 80 mm

Tubo rectangular: Mín. 40 x 50 mm, máx. 70 x 90 mm

Espesor de pared del tubo cuadrado y rectangular: 1,6 mm – 4,0 mm
