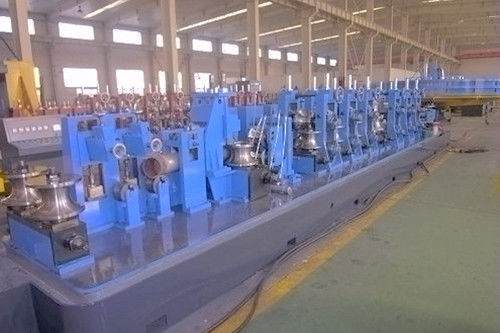

Equipo de formación de rollos de perfil abierto de acero para la producción de tubos industriales y perfiles estructurales

ZY-45 Molino de tubos para muebles, tubos de construcción, etc.

Instrucciones generales del producto

ElEquipo de formación de rollos de perfil abierto de acero para tuberías industrialesestá diseñado para los fabricantes que necesitan una producción continua de perfiles de acero abiertos, secciones relacionadas con tuberías industriales, canales estructurales, perfiles de soporte, componentes del marco,y perfiles metálicos personalizados.

Esta página no es sólo una introducción del producto, sino que explica qué problema resuelve el equipo, por qué el perfil abierto requiere un diseño estable, cómo funciona la máquina,y cómo los compradores deben elegir la configuración correcta para la producción industrial.

Los productos de perfil abierto se utilizan ampliamente en la construcción, maquinaria, equipos logísticos, marcos industriales, sistemas de bandejas de cables, soportes y aplicaciones estructurales relacionadas con tuberías.En comparación con la producción de tubos soldados ordinarios, la formación de rollos de perfil abierto se centra más en la precisión de la sección, el control de los bordes, la rectitud, la coordinación de la posición del orificio y la formación estable de formas complejas.

Para los compradores, la pregunta clave no es simplemente ¿cuál es el precio de la máquina? La verdadera pregunta es si el equipo puede producir la forma del perfil requerido continuamente, con dimensiones estables,baja cantidad de residuos materiales, y un funcionamiento fiable a largo plazo.

Zhangjiagang Zhongyue Metalurgy Equipment Technology Co., Ltd. puede proporcionar soluciones personalizadas de formación de rollos de perfil abierto de acuerdo con el dibujo del perfil, el grado del material, el grosor, la velocidad de producción,requerimiento de perforación, método de corte y diseño del taller.

Información sobre las materias primas:

Información final del producto:

Causas

Muchos fabricantes de perfiles industriales se enfrentan a problemas de calidad porque los perfiles abiertos son más sensibles al diseño de formación que los simples tubos redondos.

Los perfiles abiertos no tienen una estructura soldada cerrada durante el moldeado. Esto significa que el material es más fácil de deformar, torcer, volver a la primavera, o perder precisión dimensional después de salir de los soportes de formación de rollos.Si los rodillos de formación no están diseñados correctamente, el perfil terminado puede tener bordes desiguales, ancho inestable, mala rectitud o desviación de ángulo.

Otra causa común es el desajuste entre el material y la configuración de la máquina. Diferentes materiales de acero tienen diferentes resistencia al rendimiento, recubrimiento superficial, tolerancia al grosor y comportamiento de resorte.Acero galvanizado, acero al carbono y acero de alta resistencia pueden necesitar diferentes presiones de formación, material de rodillo, control de lubricación y precisión de nivelación.

En las aplicaciones industriales de tuberías y perfiles estructurales, los errores dimensionales pueden crear problemas reales de producción.el atornilladoEsto conduce a la reelaboración, el desperdicio de material, las quejas de los clientes y la entrega inestable.

Por lo tanto, la máquina debe seleccionarse sobre la base del dibujo del producto y la aplicación real, no sólo por el nombre del modelo de la máquina.

Solución

La solución consiste en utilizar un equipo de formación de rollos de perfil abierto de acero diseñado de acuerdo con la sección de perfil requerida.

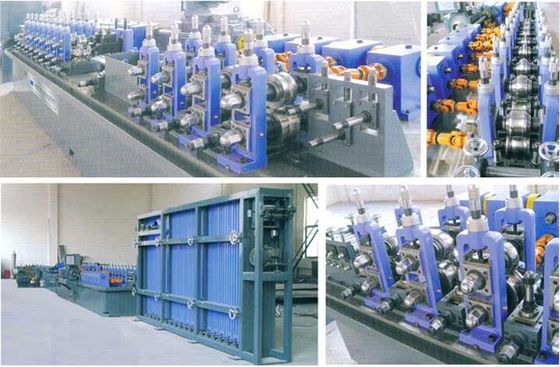

La línea de producción forma una cinta de acero plana en la forma de perfil abierto requerida a través de múltiples soportes de formación de rollos.Cada soporte controla un ángulo de formación específico y cambia gradualmente la tira en el perfil finalEste método de formación progresiva reduce la tensión del material y mejora la estabilidad dimensional.

Para los perfiles relacionados con tuberías industriales, el equipo puede configurarse con desenrollamiento, nivelación, perforado, formación de rollos, corte, mesa de desgaste y apilamiento automático opcional.Si el producto necesita agujerosEl sistema de perforación puede ser integrado antes o después del moldeado, dependiendo de la estructura del producto.

El equipo también puede ser diseñado para diferentes métodos de corte, como el corte hidráulico, el corte en vuelo o el corte por servo.precisión de la longitud de corte, la velocidad de producción y los requisitos de control de la aberración.

Una línea de moldeo de rollos de perfil abierto bien diseñada ayuda a los fabricantes a mejorar la eficiencia de la producción, reducir las operaciones de moldeo manual, mantener las dimensiones del perfil consistentes,y apoyar la producción en masa para proyectos industriales.

Ventaja de la empresa

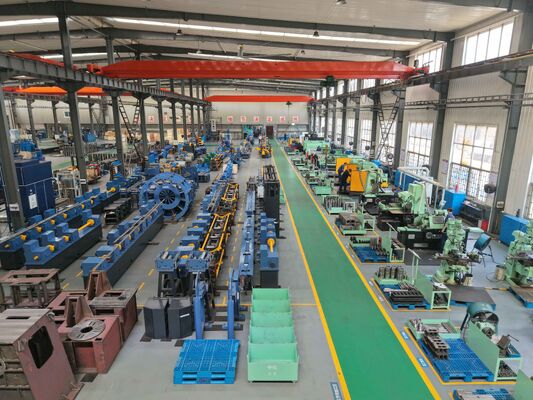

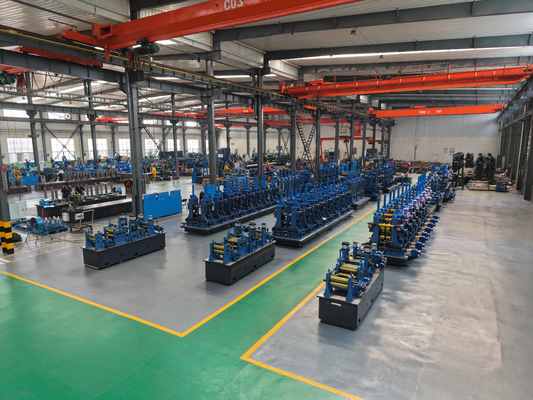

La producción de tubos es una industria que necesita máquinas calificadas y tecnología experimentada para producir los productos, lo que significa que la máquina y la experiencia son importantes,Nuestra empresa es la única fábrica de tubos que utilizan la propia máquina para producir tubos de acero en gran cantidad, estamos mejorando nuestra máquina con la ejecución de ellos para obtener tecnología experimentada.

Distribución del mercado:

Al principio, estamos fabricando y vendiendo los molinos de tubos en el mercado interno sólo, durante la apertura y el desarrollo de la política del país, también con la mejora de la tecnología,Estamos comenzando la exportación de la maquinaria desde 2006, y ahora el molino de tubos se ha exportado a más de 70 países, el mercado principal como Asia, América del Norte, América del Sur, Europa, Oriente Medio, Asia sudoriental y África.Estamos ganando reputación en el mercado mundial..

Aplicación

Los equipos de formación de rollos de perfil abierto de acero se utilizan en muchos campos industriales donde se requiere una forma de perfil estable y una producción repetible.

Las aplicaciones típicas incluyen soportes de tuberías industriales, componentes de estructura de acero, canales de montaje, perfiles de soporte de construcción, piezas de estantes de almacén, perfiles de estructura de maquinaria,secciones de montaje solar, componentes de bandejas de cables, perfiles relacionados con barandillas y secciones metálicas personalizadas.

En los sistemas de tuberías industriales, los perfiles abiertos se utilizan a menudo como estructuras de soporte, soportes, abrazaderas, rieles o marcos de instalación.especialmente cuando se utiliza en proyectos grandes que requieren montaje repetido.

En la fabricación de maquinaria y equipos, los perfiles abiertos se utilizan para marcos, cubiertas, rieles de guía, piezas de refuerzo y conexiones estructurales.Las dimensiones estables del perfil ayudan a reducir el tiempo de montaje y mejorar la consistencia del producto final.

Para proyectos de construcción e infraestructura, los perfiles de acero abiertos deben cumplir con requisitos prácticos como soporte de carga, resistencia a la corrosión, comodidad de instalación y repetibilidad dimensional.Por lo tanto, el equipo de formación de rollos debe estar diseñado tanto para la eficiencia de la producción como para la fiabilidad del uso final.

Cómo funciona

El proceso de producción comienza con la carga de la bobina de acero en el desenrollador. La cinta de acero se guía luego en el sistema de nivelación para reducir la memoria de la bobina y mejorar la estabilidad de alimentación.

Si el producto requiere agujeros o ranuras, se puede añadir un sistema de perforación antes de la sección de formación del rollo.Pre-perforación se utiliza a menudo cuando la posición del agujero debe permanecer exacta en la cinta plana antes de formar.

Después de alimentar y perforar, la tira entra en la sección de formación de rollos.Cada soporte de formación controla una etapa de la geometría de la sección.

Este paso ayuda a controlar la rectitud del perfil, la precisión del ángulo y el ancho final.

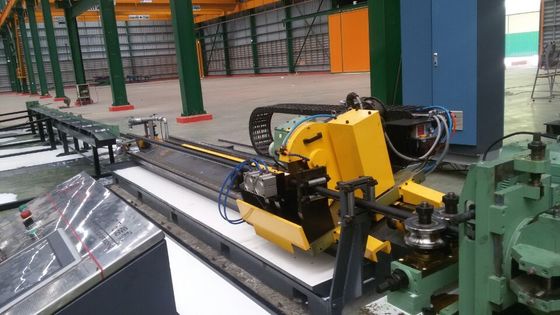

Por último, el sistema de corte corta el perfil terminado a la longitud requerida. Los productos terminados son transferidos a la mesa de descarga para su recogida, inspección y embalaje.

Proceso de producción del molino de tubos:

De acuerdo con el cliente diferente, la maquinaria consiste en un proceso diferente, pero nuestra empresa tiene el proceso de producción estándar como soplado, esto es para su referencia,Supongamos que su empresa tiene un requisito especial, podríamos discutir y hacer su diseño especial.

Desenrollador→ Máquina de corte y soldadura→ Acumulador (jaula) → Máquina de moldeado→ Soldadura HF→ Máquina de dimensionamiento→ Serradura volante (serradura en frío) → Tabla de agotamiento

Resumen de la aplicación del molino de tubos:

Molino de tubos, conocido como línea de fabricación de tubos de acero, que utiliza la soldadora de alta frecuencia y los rodillos para producir todo tipo de tubos de acero, perfiles, etc., también ampliamente utilizados en los tubos de construcción,Tubos de precisión, tubos de auto, cerco, intercambiador de calor, tubo de muebles, producción de tubos de presión, con equipo de acabado adecuado, máquina también puede capaz de producir la tubería API, transporte de gas,y tubos de alto nivel y así sucesivamente.

Especificación estándar de la máquina (referencia)

De acuerdo con las demandas del mercado.La gama de producción y la técnica principal puede ser ajustable supongamos que su empresa tiene requisitos especiales.

Cómo elegir

La elección del equipo adecuado para la formación de rollos de perfil abierto debe comenzar con el dibujo del producto.

En primer lugar, confirmar la forma del perfil. máquinas de perfil abierto se suelen personalizar. un canal U, canal C, soporte soporte, sección de soporte de tubería,o perfil industrial especial puede requerir un diseño de soporte de formación y una disposición de rodillos diferentes.

El acero más grueso y el acero de alta resistencia requieren marcos de máquina más fuertes, un diámetro de eje más grande, una potencia de motor adecuada y un mejor control de la presión de formación.El acero galvanizado también requiere atención a la protección de la superficie durante el moldeado.

En tercer lugar, confirmar el requisito de tolerancia. si el perfil se utilizará para el montaje, tornillo, o la instalación de soporte de tubería, el ancho, altura, ángulo, posición del orificio,y la rectitud deben definirse claramente antes del diseño de la máquina.

En cuarto lugar, si el perfil necesita agujeros, ranuras o puntos de montaje, la línea debe incluir un sistema de perforación adecuado.La posición de perforación debe coincidir con el perfil final formado y los requisitos de montaje aguas abajo.

En quinto lugar, evaluar la velocidad de producción y el nivel de automatización. Una mayor velocidad es útil para la producción en masa, pero solo si la estabilidad de formación, la precisión de corte y la alimentación del material siguen siendo confiables.Para perfiles complejos, la calidad estable es más importante que la velocidad extrema.

En sexto lugar, comprobar la experiencia del proveedor. Un proveedor fiable debe revisar el dibujo del perfil, los datos del material, el objetivo de producción, el diseño del taller y la aplicación final antes de dar una solución técnica.

Para los usuarios industriales, la mejor máquina no siempre es la más barata, la mejor máquina es la que puede producir el perfil requerido con precisión, continuamente,y con un coste de mantenimiento manejable.

Preguntas frecuentes

1¿Para qué se utiliza el equipo de formación de rollos de perfil abierto?

Se utiliza para producir perfiles de acero abiertos como canales, secciones de soporte, perfiles de marco, piezas de soporte de tuberías, soportes industriales y perfiles estructurales personalizados.Estos productos se utilizan ampliamente en la construcción, maquinaria, sistemas de tuberías industriales y fabricación de equipos.

2¿En qué se diferencia la formación de rollos de perfil abierto de la fabricación de tubos?

La fabricación de tubos suele formar y soldar una tubería cerrada.el arbusto de primavera, torsión, control de los bordes y rectitud son muy importantes.

3¿Puede una máquina producir diferentes tamaños de perfiles?

Sí, puede diseñarse para varios tamaños, pero esto depende de la forma del perfil y el método de ajuste.El diseño final debe confirmarse de acuerdo con los dibujos del cliente.

4¿Qué información se requiere antes de la cotización?

El comprador deberá proporcionar el dibujo del perfil, el tipo de material, el grosor del material, la resistencia al rendimiento, si está disponible, la tolerancia requerida, el diseño del orificio o ranura, la longitud de corte, el objetivo de velocidad de producción,tensión local, y espacio para talleres.

5¿Puede el equipo incluir sistemas de punción y corte?

Sí, la línea puede incluir pre-punción, post-punción, corte hidráulico, corte servo, corte volador y sistemas de recolección automática.precisión del agujero, precisión de la longitud y requisitos de eficiencia de producción.
