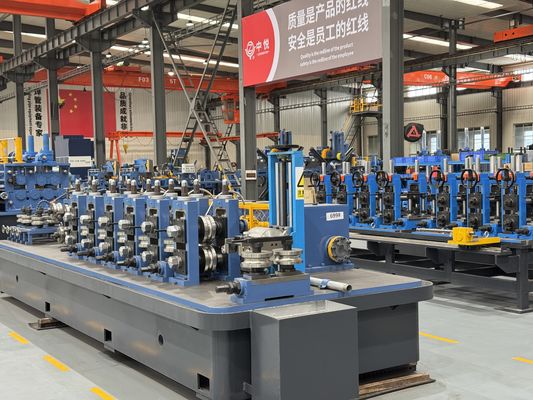

Máquina formadora de tubos de 7,6 - 16 mm para tubos intercambiadores de calor, tubos recubiertos de cobre
Especificación de la máquina formadora de tubos
1. tubo OD (redondo): 7,6 mm-16 mm
2. Espesor de la pared: 0,3-1,5 mm
3. longitud: 4-12m
4. Velocidad: 120 m/min
Descripción general del producto
La línea perfiladora y máquina para fabricar tubos de acero galvanizado de 7,6 - 16 mm está diseñada para fabricantes que producen tubos soldados de diámetro pequeño con tamaño estable, superficie limpia y eficiencia de producción continua.
Esta línea de producción es adecuada para tubos de acero galvanizado utilizados en muebles, decoración, piezas estructurales pequeñas, productos para el hogar, accesorios de equipos, expositores, marcos ligeros y componentes industriales de precisión.
Los tubos galvanizados de diámetro pequeño requieren una mayor precisión de conformado que muchos tubos de acero generales. Debido a que el diámetro del tubo es pequeño, incluso una pequeña desalineación de los rodillos, una desviación del borde de la tira o una soldadura inestable pueden causar defectos visibles, mala redondez, costuras de soldadura débiles y rayones en la superficie.
Esta máquina proporciona un proceso de producción completo que incluye desenrollado, alimentación de tiras, conformado, soldadura de alta frecuencia, dimensionamiento, corte y descarga del tubo terminado. Se puede personalizar según el diámetro del tubo, el espesor de la pared, la calidad de la tira galvanizada, los requisitos de velocidad y el diseño de la fábrica.
Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd ofrece soluciones de líneas de producción de tubos soldados para la fabricación de tubos de acero galvanizado de diámetro pequeño, lo que ayuda a los clientes a mejorar la estabilidad de la producción, reducir los desechos y cumplir con los requisitos de aplicaciones prácticas.
Causa
Muchas fábricas buscan una máquina para fabricar tubos de acero galvanizado de 7,6 a 16 mm porque la producción de tubos pequeños es difícil de controlar con equipos generales de fabricación de tubos.
El principal desafío es la precisión dimensional. Cuando el diámetro del tubo es de sólo 7,6 mm a 16 mm, pequeños cambios en el ancho de la tira, la posición del rodillo, el ángulo de formación o el calor de soldadura pueden crear problemas de calidad evidentes.
Otro problema común es la protección de superficies. El acero galvanizado tiene una capa de zinc en la superficie de la tira. Si el diseño del rodillo, la presión de formación o el sistema de guía no son adecuados, la capa de zinc puede rayarse o dañarse durante la producción.
El control de la soldadura también es fundamental. Si la potencia de soldadura de alta frecuencia es demasiado baja, la costura de soldadura puede ser débil. Si la potencia de soldadura es demasiado alta, el tubo puede sobrecalentarse, la capa de zinc cerca del área de soldadura puede verse afectada y la apariencia de la superficie puede empeorar.
Para los clientes que producen pequeños tubos galvanizados para muebles, decoración o uso industrial ligero, la calidad inestable de los tubos puede afectar directamente el ensamblaje, la apariencia, el rendimiento del recubrimiento y la aceptación del cliente.
Por lo tanto, este tipo de máquina no debe seleccionarse únicamente por el diámetro de la tubería. La solución correcta debe considerar el material de la tira, el espesor de la pared, la condición del recubrimiento de zinc, el método de soldadura, la precisión del tamaño, la calidad del corte y el manejo del tubo terminado.
Solución
La línea de perfilado de 7,6 - 16 mm resuelve estos problemas mediante un proceso de formación y soldadura de tubos de pequeño diámetro diseñado para flejes de acero galvanizado.

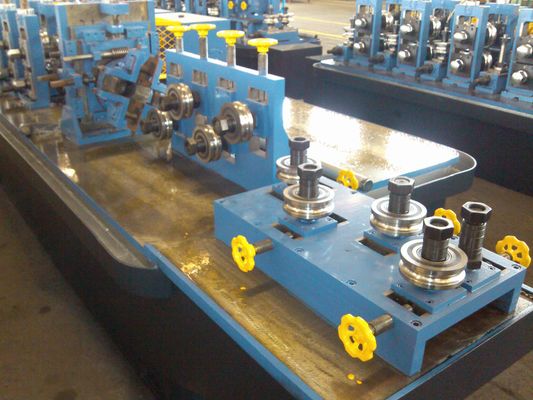

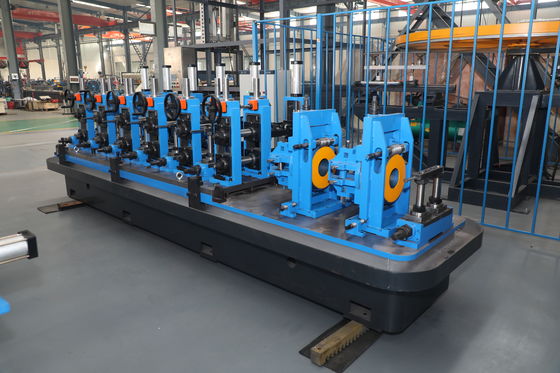

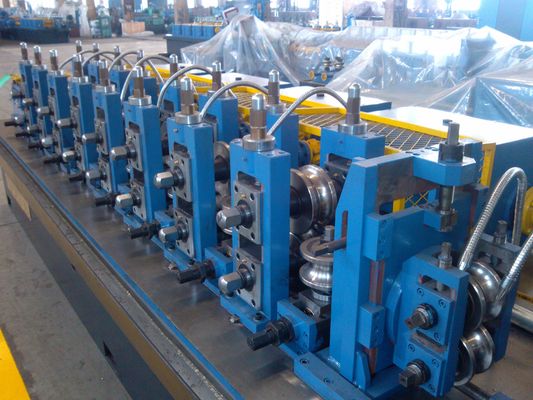

La sección de formación utiliza rodillos de precisión para dar forma gradualmente a la tira galvanizada plana hasta convertirla en un pequeño tubo redondo. El diseño adecuado del rodillo reduce la fricción de la superficie y ayuda a proteger el revestimiento galvanizado durante el formado.
El sistema de soldadura de alta frecuencia calienta los bordes de la tira y los une formando un tubo soldado continuo. Para el acero galvanizado, los parámetros de soldadura deben controlarse cuidadosamente para mantener la resistencia de la soldadura y al mismo tiempo reducir la influencia innecesaria del calor en la superficie del tubo.
La sección de dimensionamiento corrige el diámetro del tubo y mejora la redondez. Esto es especialmente importante para tubos pequeños porque incluso una pequeña desviación de tolerancia puede afectar el ensamblaje o la apariencia.
El sistema de corte corta el tubo en las longitudes requeridas. Según los requisitos del producto, la línea puede utilizar sierra volante, sierra en frío u otras soluciones de corte combinadas para mejorar la calidad del extremo cortado y la consistencia de la longitud.
La mesa de salida recibe los tubos terminados después del corte y facilita la descarga, recolección, inspección y agrupamiento sin problemas.
Para los clientes que necesitan una producción estable de tubos pequeños, esta línea ofrece una solución práctica para mejorar la consistencia, reducir el ajuste manual y respaldar la producción industrial a largo plazo.
Presupuesto
| Artículo |
Especificación de referencia |
| Nombre del producto |
Línea formadora de rollos de 7,6 - 16 mm y máquina para fabricar tubos |
| Diámetro exterior del tubo |
7,6 mm - 16 mm |
| Material aplicable |
Fleje de acero galvanizado, opción de fleje de acero al carbono. |
| Tipo de tubo |
Tubo de acero soldado de pequeño diámetro. |
| Forma del tubo |
Tubo principalmente redondo; forma personalizada disponible por diseño |
| Método de soldadura |
Soldadura de alta frecuencia |
| Proceso principal |
Desenrollado, alimentación, conformado, soldadura HF, dimensionado, corte, agotamiento |
| Característica de producción |
Formación de tubos pequeños con tamaño estable y control de superficie. |
| Sistema de corte |
Sierra volante, sierra en frío o sistema de corte personalizado |
| Manipulación de tubos terminados |
Mesa de agotamiento, sistema de recogida, agrupación opcional |
| Solicitud |
Tubo para muebles, tubo decorativo, tubo para estructura ligera, tubo para accesorios de equipos |
| Velocidad de producción |
Personalizado según el tamaño del tubo, el espesor de la pared y los requisitos de soldadura. |
| Diseño de línea |
Personalizado según el espacio de fábrica, la longitud del tubo y el objetivo de salida |
| Equipo opcional |
Alimentación automática, inspección en línea, marcado, embalaje, sistema de recogida. |
Las especificaciones anteriores son información de referencia. La configuración final debe confirmarse según el diámetro del tubo, el espesor de la pared, la calidad de la tira galvanizada, la velocidad de producción, la longitud de corte y la aplicación final.
Solicitud
Tubos para muebles y productos del hogar.
Esta máquina es adecuada para producir pequeños tubos galvanizados utilizados en marcos de muebles, piezas de sillas, estructuras de mesas, soportes de estantes y componentes de productos domésticos.
Para estas aplicaciones, la apariencia del tubo y la estabilidad dimensional son importantes porque los tubos terminados suelen ser visibles después del ensamblaje.
Tubos decorativos y de exhibición
Los tubos galvanizados pequeños se utilizan ampliamente en marcos decorativos, expositores, soportes de iluminación, accesorios de venta minorista y productos de almacenamiento.
La máquina ayuda a producir tubos con una redondez estable y una calidad de superficie limpia, lo que favorece una mejor apariencia del producto.
Componentes industriales ligeros
La gama de tamaños de 7,6 a 16 mm se puede utilizar para pequeños accesorios industriales, soportes de equipos, protecciones, soportes y piezas mecánicas ligeras.
Para estos componentes, un diámetro de tubo preciso y una longitud de corte constante ayudan a reducir los problemas de procesamiento posteriores.
Aplicaciones de invernaderos y marcos luminosos
Los pequeños tubos de acero galvanizado se pueden utilizar para marcos ligeros de invernaderos, soportes para plantas, estructuras de jardines y productos de marcos pequeños.
A menudo se selecciona material galvanizado porque proporciona una mejor resistencia a la corrosión que el acero al carbono ordinario sin tratar.
Fabricación de tubos pequeños de precisión
Para los clientes que producen tubos pequeños en lotes repetidos, una máquina especializada para fabricar tubos de pequeño diámetro es más adecuada que modificar una fábrica de tubos más grande.
Una línea correctamente diseñada mejora la estabilidad de la producción y reduce el desperdicio causado por ajustes frecuentes.
Cómo funciona
El proceso comienza con la carga de bobinas de acero galvanizado. El desenrollador libera la banda de acero y la envía a la sección de alimentación y guiado.
Luego, la tira ingresa a la sección de perfilado. Una serie de rodillos formadores de precisión doblan gradualmente la tira galvanizada plana en forma de pequeño tubo abierto.
Debido a que el diámetro del tubo es de sólo 7,6 mm a 16 mm, la precisión del conformado es fundamental. La alineación de los rodillos, el centrado de la tira y la alimentación estable deben controlarse cuidadosamente.
Después de la formación, los bordes de la tira ingresan a la sección de soldadura de alta frecuencia. Los bordes se calientan y se presionan entre sí para formar una costura de soldadura continua.
Después de soldar, el tubo pasa por secciones de enfriamiento y dimensionamiento. Los rodillos calibradores corrigen el diámetro exterior, mejoran la redondez y ayudan a mantener una forma uniforme del tubo.
Luego, el tubo terminado se corta en las longitudes requeridas. Después del corte, la mesa de salida recibe los tubos para su inspección, recolección o agrupamiento.
El proceso completo está diseñado para producir pequeños tubos galvanizados de forma continua mientras se controla la calidad de la superficie, la estabilidad de la soldadura y la precisión dimensional.
Cómo elegir
1. Confirme el rango de diámetro del tubo
El primer paso es confirmar el diámetro mínimo y máximo exacto del tubo.
Esta máquina está diseñada para la producción de tubos de pequeño diámetro de 7,6 mm a 16 mm. Si el cliente también necesita tamaños mayores, se deberá ajustar la estructura de la máquina y el diseño de los rodillos.
2. Confirme el espesor de la pared
El espesor de la pared afecta la fuerza de conformado, la potencia de soldadura, el diseño del rodillo y la velocidad de producción.
Para tubos galvanizados muy finos, la protección de la superficie y una alimentación estable son importantes. Para tubos más gruesos, la máquina necesita una fuerza de conformado mayor y una capacidad de soldadura adecuada.
3. Confirme la calidad de la tira galvanizada
El estado de la superficie del acero galvanizado afecta directamente la apariencia del tubo terminado.
Los clientes deben confirmar la calidad del recubrimiento de zinc, la tolerancia del ancho de la tira, la tolerancia del grosor de la tira, el estado del aceite de la superficie y la calidad de la bobina antes del diseño final de la máquina.
4. Confirme la solicitud final
Los tubos para muebles, tubos decorativos, tubos estructurales ligeros y tubos para accesorios industriales pueden tener requisitos diferentes.
Para productos visibles, la calidad de la superficie es muy importante. Para productos estructurales, la resistencia de la soldadura y la consistencia dimensional pueden ser más importantes.
5. Confirme la longitud de corte requerida
Los tubos pequeños se pueden cortar en longitudes cortas o medianas según la aplicación.
El sistema de corte debe seleccionarse según la tolerancia de la longitud del tubo, la calidad del extremo cortado, la velocidad de producción y el método de agrupamiento.
6. Confirmar la velocidad de producción y el rendimiento
Una velocidad más alta puede mejorar el rendimiento, pero debe coincidir con la estabilidad del conformado, el rendimiento de la soldadura, la precisión del corte y la manipulación del tubo terminado.
Para los tubos galvanizados pequeños, la producción estable es más importante que la velocidad por sí sola.
7. Confirmar el diseño de fábrica
El diseño de la línea debe considerar el área de carga de la bobina, la posición del operador, la longitud de la máquina, la dirección de descarga del tubo terminado y el método de recolección.
Un diseño compacto y razonable puede mejorar el flujo de producción y reducir la manipulación manual innecesaria.
Preguntas frecuentes
1. ¿Cuál es el uso principal de una máquina para fabricar tubos de acero galvanizado de 7,6 a 16 mm?
Se utiliza principalmente para producir tubos galvanizados soldados de pequeño diámetro para muebles, decoración, expositores, estructuras ligeras, productos para el hogar y accesorios industriales.
2. ¿Puede esta máquina proteger la superficie galvanizada durante la producción?
Sí. La máquina puede diseñarse con una estructura de rodillos, un sistema de guía, una presión de formación y métodos de manipulación de superficies adecuados para reducir los rayones y proteger el revestimiento galvanizado tanto como sea posible.
3. ¿Por qué es difícil la producción de tubos de pequeño diámetro?
La producción de tubos de pequeño diámetro requiere una alta precisión de conformado. Una desviación menor de la tira, una desalineación de los rodillos o una inestabilidad de la soldadura pueden causar defectos obvios como una redondez deficiente, costuras de soldadura débiles, rayones en la superficie o desviación de tamaño.
4. ¿Puede la máquina producir tubos de acero al carbono y tubos galvanizados?
Sí. La máquina puede diseñarse para flejes de acero galvanizado y flejes de acero al carbono. La configuración final depende del espesor del material, los requisitos de la superficie, las condiciones de soldadura y la aplicación.
5. ¿Cómo debo elegir la configuración correcta de la máquina?
Debe proporcionar el rango de diámetro del tubo, el espesor de la pared, el tipo de material, los requisitos de recubrimiento galvanizado, la velocidad de producción, la longitud de corte, la aplicación final y el diseño de la fábrica. Basándose en estos detalles, el proveedor puede diseñar una línea de producción adecuada.
Conclusión
La línea perfiladora y máquina para fabricar tubos de acero galvanizado de 7,6 - 16 mm es una solución práctica para la producción de tubos soldados de pequeño diámetro.
Una máquina cualificada no sólo debe formar y soldar tubos. También debe proteger la superficie galvanizada, controlar el tamaño del tubo, mejorar la estabilidad de la soldadura, permitir un corte preciso y adaptarse a la aplicación final del cliente.
Para los fabricantes que producen tubos galvanizados pequeños, la selección correcta debe basarse en el diámetro del tubo, el espesor de la pared, la calidad del material, los requisitos de la superficie, la velocidad de producción, la longitud de corte y el diseño de la fábrica.
