4 Tubos de acero galvanizados, tubos de cercas de acero, máquinas para la fabricación de tubos automáticos
Principales parámetros técnicos de la máquina de fabricación de tubos ZY89
| Materia prima |
Acero laminado en frío, acero galvanizado |
| Diámetro exterior del tubo redondo |
33.4 mm-101.6 mm |
| espesor de la pared tubo redondo |
1.2 mm-4.5 mm |
| Velocidad de soldadura del tubo |
80 m/min |
Resumen del producto
The Galvanized Steel Tube Making Machine with High Frequency Welding is designed for continuous production of welded galvanized steel tubes from galvanized steel strip or carbon steel strip for later galvanizing.
Esta línea de producción es adecuada para tubos de construcción, tubos de cercas, tubos de invernadero, tubos de montaje solar, marcos de muebles, estructuras de acero ligero, tubos de andamios,y productos para tuberías industriales generales.
El valor clave de esta máquina no es sólo hacer una forma de tubo, sino que ayuda a los fabricantes a controlar la precisión de formación, la estabilidad de la costura de soldadura, la protección del revestimiento de zinc, la calidad de corte,y eficiencia de producción continua.
El problema
Muchos fabricantes de tubos galvanizados se enfrentan a problemas de calidad durante la producción de alta velocidad.
Los problemas comunes incluyen daños en el recubrimiento de zinc, costuras de soldadura inestables, redondez de tubo deficiente, grandes burros, longitud de corte inexacta, arañazos en la superficie y alta tasa de desechos durante el cambio de bobina.
Para la producción de tubos de acero galvanizado, el desafío es diferente al de los tubos de acero al carbono ordinarios: el recubrimiento de zinc debe protegerse tanto como sea posible durante el moldeado, la soldadura, el tamaño y el manejo.
Respuesta clara
Una máquina calificada para la fabricación de tubos de acero galvanizado debe seleccionarse de acuerdo con el tamaño del tubo, el grosor de la pared, la condición del material recubierto de zinc, la potencia de soldadura, la velocidad de la línea, el método de formación, la precisión de corte,y la aplicación final.
La configuración correcta de la máquina ayuda a proteger el recubrimiento, mejorar la calidad de la costura de soldadura, reducir la chatarra y mantener la producción estable.
Causas
Los problemas de calidad de los tubos de acero galvanizado generalmente provienen de un control deficiente de la presión de formación, el calor de soldadura y el manejo de la superficie.
El acero galvanizado tiene un revestimiento de zinc en la superficie. Durante la formación del rollo, la presión excesiva o el diseño inadecuado del rollo pueden arañar o dañar el revestimiento.
En la sección de soldadura, la soldadura de alta frecuencia calienta rápidamente los bordes de las tiras. Si el calor de soldadura es demasiado alto, el recubrimiento de zinc cerca de la costura de soldadura puede quemarse en exceso. Si el calor es demasiado bajo, el revestimiento de zinc puede quemarse en exceso.la costura de soldadura puede no unirse correctamente.
La condición del borde de la tira también afecta la calidad de la soldadura. Un corte deficiente, una alimentación inestable o una alineación incorrecta del borde pueden causar defectos en la costura de la soldadura, problemas de burr y deformación del tubo después del tamaño.
Otra causa común es la producción inestable durante el cambio de bobina.causando residuos de reinicio y calidad inestable del tubo terminado.
Solución
Esta máquina de fabricación de tubos de acero galvanizado proporciona una solución completa de producción de tubos soldados desde la bobina de acero hasta el tubo terminado.

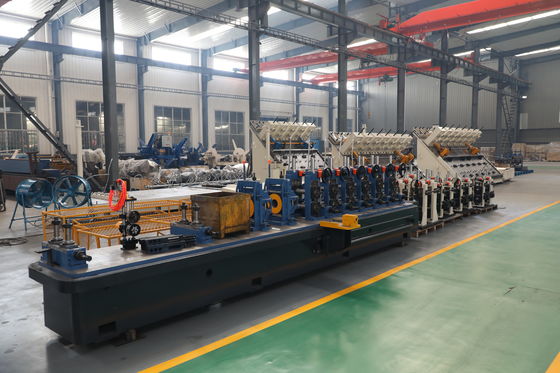

La línea completa incluye normalmente un desenrollador, un soldador de corte y extremo, un acumulador de tiras, un molino de formación, un sistema de soldadura de alta frecuencia, un dispositivo de eliminación de cuentas de soldadura, una sección de enfriamiento, un molino de dimensionamiento,Unidad de enderezamiento, sierra voladora o sierra fría, mesa de desgaste y sistema de embalaje opcional.

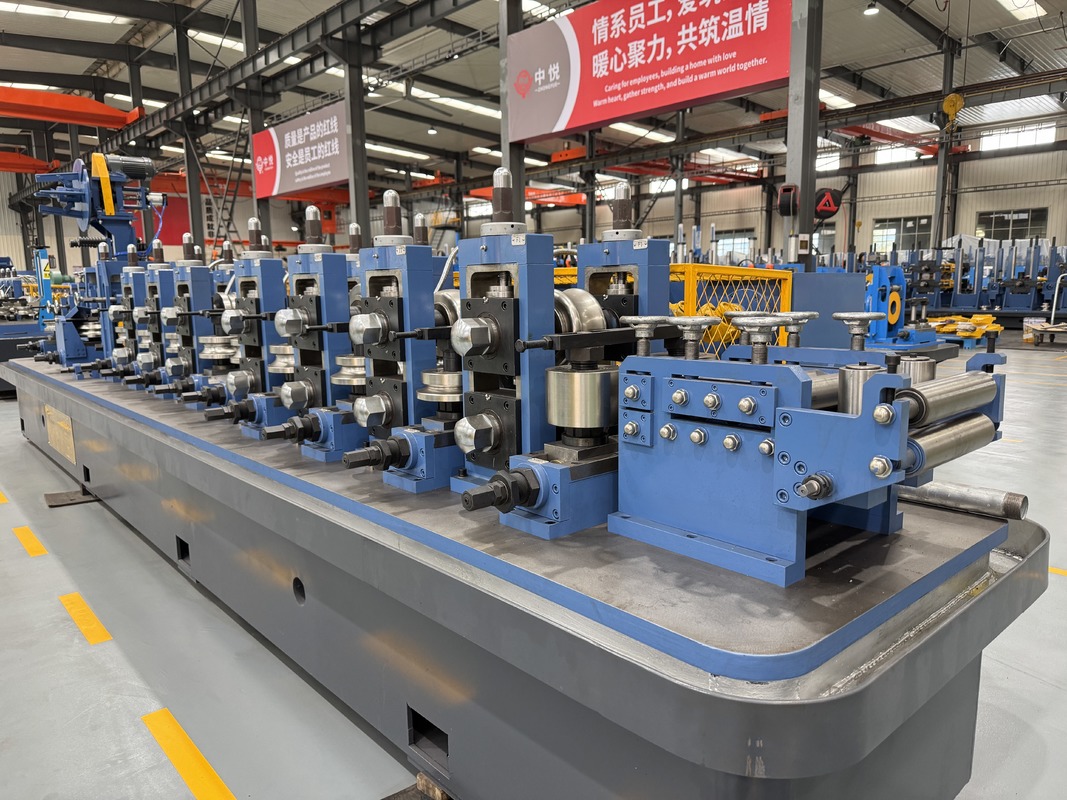

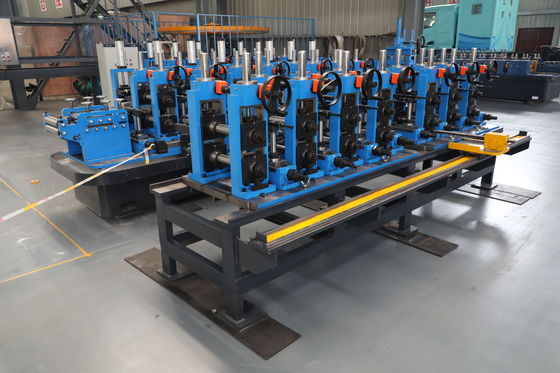

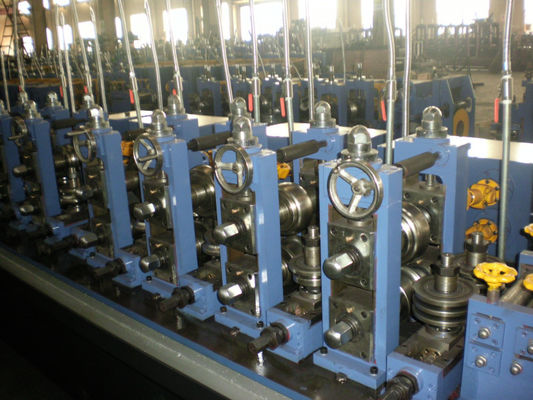

La sección de moldeo da forma gradualmente a la cinta de acero galvanizado en un tubo redondo, cuadrado o rectangular.
El sistema de soldadura de alta frecuencia calienta los bordes de las tiras y completa la soldadura de costuras longitudinales a través de rollos de compresión.Este proceso es adecuado para la producción continua de tubos de acero galvanizados porque ofrece una alta eficiencia, soldadura estable y buena continuidad de producción.
Después de la soldadura, el tubo pasa por secciones de eliminación de cuentas, enfriamiento, dimensionamiento y alisado. Estas secciones controlan la dimensión final del tubo, redondez, rectitud y calidad de corte.
Para los clientes con mayores requisitos de producción, la línea puede estar equipada con inspección en línea, marcado automático, paquete automático y sistemas de embalaje automáticos.
Zhongyue Metalurgy Equipment Technology puede personalizar la máquina de acuerdo con los dibujos de los tubos, el grado del material, el estado del recubrimiento de zinc, el grosor de la pared, la velocidad de producción, el diseño del taller, la fuente de alimentación,y las necesidades del mercado final.
Especificaciones
Las siguientes especificaciones son parámetros de referencia. La configuración final debe confirmarse de acuerdo con el tamaño del tubo, el grosor de la pared, el estado del material, la velocidad de la línea y la aplicación.
| Punto de trabajo |
Especificación de referencia |
| Nombre del producto |
Máquina para hacer tubos de acero galvanizado con soldadura de alta frecuencia |
| Tipo de tubo |
Tubo de acero galvanizado soldado |
| Materiales aplicables |
Bandas de acero galvanizado, bandas de acero al carbono, acero laminado en frío, acero laminado en caliente |
| Forma del tubo |
Tubo redondo, tubo cuadrado, tubo rectangular |
| Tamaño del tubo de referencia |
Personalizado según las necesidades del cliente |
| espesor de la pared de referencia |
0.6 mm a 4,5 mm, según el tamaño del tubo y el material |
| Método de soldadura |
Soldadura de ERW de alta frecuencia |
| Método de formación |
Las demás máquinas y aparatos para la fabricación de papel |
| Velocidad de producción |
20×120 m/min, según el tamaño del tubo y el grosor de la pared |
| Método de corte |
Cerradura voladora o de frío |
| Proceso principal |
Desenrollamiento, soldadura por cizallamiento, acumulación, moldeado, soldadura HF, dimensionamiento, corte, agotamiento |
| Equipo opcional |
Pruebas de corriente de Eddy, marcado, embalaje automático, empaque automático |
| Fuente de alimentación |
380V / 50Hz / 3 fases o personalizado |
| Áreas de aplicación |
Construcción, cercas, invernaderos, muebles, instalaciones solares, estructuras de acero ligero |
Aplicación
Esta máquina de fabricación de tubos de acero galvanizado es adecuada para fábricas que producen tubos soldados resistentes a la corrosión para construcción, estructuras al aire libre, muebles, agricultura y mercados industriales.
Construcción y estructuras de acero ligero
Los tubos de acero galvanizado se utilizan ampliamente en marcos de edificios, estructuras de soporte, barandillas, componentes de andamios y construcción de acero ligero.
Para estas aplicaciones, la rectitud del tubo, la calidad de la costura de soldadura y la consistencia dimensional afectan directamente a la eficiencia de la instalación.
Producción de cercas y barandillas
La máquina puede producir tubos redondos galvanizados, tubos cuadrados y tubos rectangulares para cercas, barandillas, barreras de carretera y estructuras de protección al aire libre.
Estos productos requieren un tamaño de tubo estable, una buena condición de la superficie y una precisión de corte confiable.
Invernaderos y estructuras agrícolas
Los tubos galvanizados se utilizan comúnmente en marcos de invernaderos, soportes agrícolas, estructuras de riego e instalaciones agrícolas al aire libre.
El recubrimiento de zinc ayuda a mejorar la resistencia a la corrosión, mientras que la formación estable ayuda a reducir los problemas de montaje en el sitio.
Sistemas de montaje solar
Los tubos de acero galvanizados son adecuados para estructuras de montaje de paneles solares, soportes de tierra, soportes de techo y marcos de acero relacionados.
Para las aplicaciones de montaje solar, la consistencia del tubo y la estabilidad de la producción por lotes son importantes para una instalación rápida.
Muebles y productos metálicos comerciales
La máquina también puede producir tubos de acero galvanizado para marcos de mesa, marcos de sillas, estantes, estantes de exhibición, estantes de almacenamiento y productos metálicos comerciales.
Para estos productos, el corte suave, la forma estable del tubo y la buena apariencia de la superficie ayudan a reducir el costo de procesamiento en el proceso de producción.
Cómo funciona
El proceso de producción comienza con la carga de la bobina de acero galvanizado.
El soldador de corte y extremo conecta el extremo de una bobina con la cabeza de la siguiente bobina.
El acumulador de tira almacena suficiente material para que la sección de moldeo y soldadura pueda seguir funcionando durante el cambio de bobina.
El molino de moldeo dobla gradualmente la cinta de acero galvanizado plano en la forma del tubo deseado.
El soldador de alta frecuencia calienta rápidamente los bordes de las tiras. Los rollos de compresión presionan los bordes calentados para formar una costura de soldadura longitudinal continua.
Después de la soldadura, se retira la perla exterior y el tubo entra en las secciones de enfriamiento y dimensionamiento.
Finalmente, la sierra voladora o la sierra fría corta el tubo en longitudes fijas, y los tubos terminados son enviados a la mesa de descarga para inspección, recolección, empaquetado o empaquetado.
Cómo elegir
1Confirme el tipo de material.
El primer paso es confirmar si la fábrica utiliza una cinta de acero pre-galvanizada o produce tubos soldados negros para posterior galvanizado en caliente.
Estas dos rutas de producción tienen diferentes requisitos para el moldeado, la soldadura, la protección de la superficie y el manejo aguas abajo.
2Confirme la forma del tubo y el rango de tamaño.
El tubo redondo, el tubo cuadrado y el tubo rectangular requieren diferentes diseños de rodillos y sistemas de dimensionamiento.
El cliente debe proporcionar el tamaño mínimo y máximo del tubo, el rango de espesor de la pared y las especificaciones comunes de producción.
3. Compare la potencia de soldadura con el grosor de la pared
La potencia de soldadura de alta frecuencia debe coincidir con el tamaño del tubo, el grosor de la pared, el grado del material y la velocidad de producción.
La potencia de soldadura insuficiente puede causar una unión de soldadura débil. La potencia de soldadura excesiva puede aumentar el daño térmico cerca del recubrimiento de zinc y crear burrs más grandes.
4Proteja el revestimiento de zinc.
Para la producción de tubos de acero pregalvanizados, la protección del revestimiento es muy importante.
La máquina debe utilizar un diseño de rodillo adecuado, una guía suave, una presión de formación estable y dispositivos de manejo adecuados para reducir los arañazos y los daños en el revestimiento.
5. Elige el método de corte correcto
La sierra voladora es adecuada para la producción continua de alta velocidad y los requisitos generales de corte.
La sierra en frío se recomienda cuando el cliente necesita puntas de corte más lisas, menos abrasión, mayor precisión de longitud y una mejor calidad de ensamblaje aguas abajo.
6. Seleccione el nivel de automatización correcto
Las fábricas con altos requisitos de producción deben considerar la alimentación automática, el control automático, la inspección en línea, el marcado automático, el empaque y el empaque.
Una mayor automatización puede reducir el manejo manual, mejorar la estabilidad de la producción y reducir el costo de la mano de obra.
7Considera la futura expansión del producto
Si la fábrica puede producir tubos más grandes, productos de paredes más gruesas, o productos de exportación de más alto nivel más tarde, la línea debe reservar suficiente capacidad en soportes de formación, motores, potencia de soldadura,y sistema de corte.
Una buena máquina debe resolver las necesidades actuales de producción y apoyar el crecimiento futuro del mercado.
Preguntas frecuentes
1¿Puede esta máquina producir tubos de acero galvanizado directamente?
Sí, la máquina puede producir tubos soldados de cinta de acero galvanizado.
También se puede configurar para la producción de tubos de acero al carbono si el cliente planea galvanizar el tubo después de la soldadura.
2¿La soldadura de alta frecuencia dañará el recubrimiento de zinc?
La soldadura de alta frecuencia calienta los bordes de la tira, por lo que el recubrimiento cerca de la costura de soldadura puede verse afectado.
Una configuración adecuada de la máquina puede reducir el impacto excesivo del calor, controlar la formación de burros y mejorar la estabilidad de la costura de la soldadura.
3¿Qué formas de tubo puede producir la máquina?
La máquina se puede configurar para producir tubos redondos, tubos cuadrados y tubos rectangulares.
En el caso de los tubos cuadrados y rectangulares, los clientes pueden optar por formarlos de forma redonda a cuadrada o de forma cuadrada directa, según la gama de productos y la frecuencia de cambio de tamaño.
4¿Qué información se requiere antes de la cotización?
El cliente debe proporcionar la forma del tubo, el rango de tamaño del tubo, el grosor de la pared, el tipo de material, el estado del recubrimiento de zinc, la velocidad de producción, la longitud de corte, el diseño del taller, la fuente de alimentación y la aplicación final.
Los dibujos de los tubos o las fotos de muestras pueden ayudar a que la configuración técnica sea más precisa.
5¿Se puede personalizar la máquina?
La máquina puede ser personalizada de acuerdo con el tamaño del tubo de acero galvanizado, el grosor de la pared, el estado del material, la velocidad de producción, la potencia de soldadura, el método de corte, el nivel de automatización y el diseño del taller.
Zhongyue Metalurgy Equipment Technology puede proporcionar configuración de la máquina, diseño de diseño, comunicación técnica, guía de instalación,y apoyo postventa para proyectos de producción de tubos galvanizados.
